RS-485 I/O

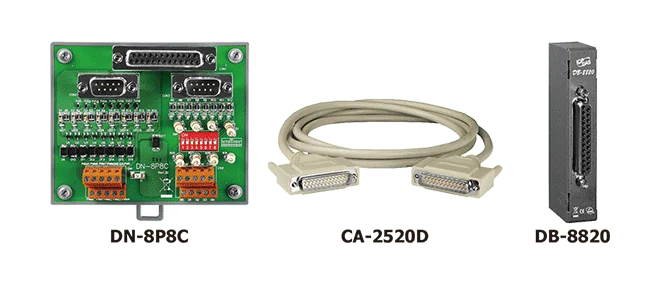

8-kanals DO- og 8-kanals tellerinngangskort. Inkluderer DB-8820 datterkort og en CA-2520D-kabel.

Den I-7005 CR måler temperatur fra termistorsensorer og rapporterer målinger over RS-485 ved hjelp av DCON-protokollen. Hver av de åtte inngangskanalene kan konfigureres separat for en annen termistortype, og modulen støtter en omfattende liste med standard termistortyper samt brukerdefinerte typer, som settes opp ved å angi Steinhart-koeffisienter der det kreves.Seks åpen-kollektor digitale utganger (sink, NPN) gjør at modulen kan drive alarmsignaler direkte når en overvåket temperatur krever oppmerksomhet. Termistorinngangene er beskyttet med 3000 VDC intern isolasjon i modulen og 120 VDC overspenningsbeskyttelse, og en innebygd dobbel watchdog støtter pålitelig drift uten tilsyn.Viktige elektriske og mekaniske data for I-7005 CR:Strømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritetDriftstemperatur på -25 ~ +75 °CMontering på DIN-skinne, 72 x 123 x 35 mm (B x L x H)BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Den I-7011 CR er en RS-485 fjern-I/O-modul med ett differensielt analogt inngang som tar imot spennings-, strøm- og termoelementsignaler. Denne bestillingskoden med blått deksel (CR) bruker DCON-protokollen på serieporten, med konfigurerbar baudrate fra 1200 til 115200 bps og fast dataformat (N, 8, 1).Den analoge inngangen støtter termoelementtypene J, K, T, E, R, S, B, N og C, med deteksjon av åpen termoelement for feilsøking. Spenningsområdene går fra ±15 mV til ±2,5 V, og 16-bits oppløsningen gir en nøyaktighet på ±0,1 % av FSR ved en total samplingsfrekvens på 10 Hz. Strøminngang (±20 mA) krever en valgfri ekstern 125 Ω motstand.Den digitale inngangen kan brukes som en hendelsesteller på 50 Hz, og de to åpne-kollektor sink-utgangene kan fungere som høy/lav-alarmer, med programmerbare verdier ved oppstart og sikre verdier. Isolasjonen mellom modulens kretser er klassifisert til 3000 VDC, og modulen forsynes fra +10 ~ +30 VDC med beskyttelse mot feil polaritet. Den monteres på DIN-skinne og er klassifisert for drift ved -25 ~ +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7011D CR er en DIN-skinnemontert I/O-modul for måling av spenning, strøm eller termoelementsignaler over RS-485 ved bruk av DCON-protokollen. Den har én differensiell analog inngang med 16-bits oppløsning og støtter de standardiserte termoelementtypene J, K, T, E, R, S, B, N og C, med deteksjon av åpen termoelementkrets for å avdekke brutt sensorkabling.I tillegg til den analoge kanalen har modulen én digital inngang med tørr kontakt konfigurert som 50 Hz hendelsesteller, og to digitale utganger med åpen kollektor som kan brukes til høy- og lavalarmsignalering. En 5-sifret 7-segments LED-display og en LED for strøm- og kommunikasjonsstatus gir lokal oversikt uten PC.Modulen er galvanisk isolert til 3000 VDC mellom interne kretser og har innebygd dobbel watchdog for overvåking av modul og kommunikasjon. Den forsynes fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet og er spesifisert for drift ved -25 ~ +75 °C. Denne bestillingskoden med blått deksel passer for bygnings-, fabrikk- og maskinautomasjon, fjernvedlikehold og -diagnostikk, og testutstyr.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnostikkTestutstyr

The I-7011P CR er et 1-kanals termoelement-inngangsmodul for fjernstyrt I/O-serien I-7000, som kommuniserer over RS-485 med DCON-protokollen. Analoginngangen tar imot spennings-, strøm- og termoelementsignaler, og denne varianten legger til støtte for termoelementtypene L og M i tillegg til standardområdet, noe som gjør den egnet for sensortyper som grunnmodellen I-7011 ikke dekker.I tillegg til analoginngangen har modulen en digital inngang som fungerer som en 50 Hz hendelsesteller, og to åpen-kollektor digitale utganger som kan konfigureres som høy/lav-alarm. Deteksjon av åpent termoelement hjelper til med å identifisere ødelagt sensorkabling.Viktige elektriske og mekaniske data for systemdesign:3000 VDC isolasjon internt i modulenStrømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritetMontering på DIN-skinne, 72 x 123 x 35 mmDriftstemperatur på -25 ~ +75 °CBruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7011PD CR er en fjern-I/O-modul fra I-7000-serien som gir én differensiell analog inngang, ett digitalt inngang og to digitale utganger over et RS-485 DCON-nettverk. Den analoge inngangen tar imot termoelement-, spennings- eller strømsignaler, slik at én modul kan dekke flere sensortyper innen bygnings-, fabrikk- og maskinautomasjon.«P»-varianten legger til støtte for termoelementtypene L og M i tillegg til J, K, T, E, R, S, B, N og C. Deteksjon av åpen termoelementkrets finnes på den analoge inngangen. Den digitale inngangen fungerer som en 50 Hz hendelsesteller, og de to åpne kollektor-utgangene kan brukes som høy/lav-alarmer med programmerbare verdier ved oppstart og sikre verdier. Strøminngang krever en valgfri ekstern 125 Ω motstand.En 5-sifret 7-segments LED-skjerm og en LED for strøm og kommunikasjon gir lokal statusoversikt med et blikk. Modulen har 3000 VDC isolasjon mellom kretsene, innebygd dobbel watchdog og et DIN-skinnehus på 72 x 123 x 35 mm. Den drives fra +10 ~ +30 VDC over temperaturområdet -25 ~ +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7012 CR er den grunnleggende versjonen med blått deksel i I-7012-serien, et enkeltkanals analogt inngangsmodul for RS-485 DCON-nettverk. Den tar imot differensielle spenningssignaler fra ±150 mV til ±10 V, eller strømsignaler på ±20 mA når en ekstern 125 Ω motstand er montert, og konverterer dem med 16-bit oppløsning.I tillegg til den analoge inngangen har modulen én digital inngang som kan fungere som en 50 Hz hendelsesteller med maksimal telleverdi på 65535. To digitale utganger med åpen kollektor kan brukes til signalering av høy- og lavalarm, med programmerbare verdier ved oppstart og ved sikker tilstand. Dette gjør I-7012 CR egnet for enkel overvåking og alarmoppgaver der en raskt samplende versjon ikke er nødvendig.I-7012 CR har ingen LED-display og bruker kun normal samplingsmodus, med 10 Hz. Den forsynes fra +10 ~ +30 VDC med beskyttelse mot feil polaritet, og gir 3000 VDC isolasjon mellom modulens kretser. Den innebygde doble watchdogen kan programmeres for overvåking av modulen og kommunikasjonen.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

The I-7012D CR er en analog inngangsmodul for DIN-skinne som måler spennings- og strømsignaler og sender resultatene til en vert over RS-485 med DCON-protokollen. Den passer for ingeniører som trenger én differensiell inngang med 16-biters oppløsning, lokal avlesning og enkle alarmutganger innenfor et I-7000 fjern-I/O-system.Modulen har én differensiell analog inngang med flere spenningsområder fra ±150 mV til ±10 V, i tillegg til et strømområde på ±20 mA som krever en valgfri ekstern 125 Ω motstand. Sampling i normalmodus skjer med 10 Hz og nøyaktighet på ±0,05 % av FSR. Den ene digitale inngangen kan brukes som en hendelsesteller på 50 Hz, og to digitale utganger med åpen kollektor støtter høy/lav-alarmfunksjoner.D-versjonen legger til en 5-sifret 7-segments LED-display for lokal indikering. Isolasjonen internt i modulen er på 3000 VDC, og enheten drives fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet, innenfor et driftsområde på -25 ~ +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnostikkTestutstyr

The I-7012F CR er en analoginngangsmodul med 1 kanal som tar imot spennings- og strømsignaler og rapporterer dem over en RS-485 DCON-forbindelse. Den 16-bits oppløsningen og de valgbare samplingmodusene passer for ingeniører som trenger enten presise målinger ved normal hastighet eller raskere oppdateringer når prosessen krever det.Sammenlignet med standard I-7012 gir denne varianten med blått deksel en rask samplingmodus på opptil 100 Hz, som kan velges sammen med en normal modus på 10 Hz. Den har ingen LED-display, så den er et godt valg der status leses eksternt i stedet for på modulen. Modulen inkluderer også ett digitalt inngang med en hendelsesteller på 50 Hz og to åpen-kollektor digitale utganger for høy/lav-alarmformål.Modulen gir 3000 VDC isolasjon mellom modulens kretser og dobbel watchdog-beskyttelse, og er konstruert for DIN-skinnemontering over et bredt driftstemperaturområde på -25 ~ +75 °C. Strøminnganger krever en valgfri ekstern 125 Ω motstand.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7012FD CR er en enkanals analog inngangsmodul fra I-7000-serien for RS-485. Den tar imot differensielle spenningssignaler fra ±150 mV til ±10 V og strømsignaler på ±20 mA, som krever en valgfri ekstern 125 Ω motstand. Konverteringen er 16-bit, og modulen rapporterer målingene over DCON på en RS-485-port.Denne varianten med rask sampling lar deg velge mellom normalmodus på 10 Hz og hurtigmodus på 100 Hz, slik at innsamlingshastigheten kan tilpasses prosessen som overvåkes. Hurtigmodus er spesifisert til ±0,25 % av FSR, mens normalmodus er ±0,05 % av FSR. Et 5-sifret 7-segments LED-display viser målinger lokalt, noe som er nyttig under idriftsettelse og feilsøking.I tillegg til den analoge kanalen har modulen én digital inngang som kan brukes som hendelsesteller på 50 Hz, og to digitale utganger med åpen kollektor som kan settes opp for høy- og lavalarm. Innebygd dobbel watchdog-timer og 3000 VDC isolasjon innad i modulen støtter pålitelig drift i automatiseringsskap.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Den I-7013 CR er en enkanals RTD-inngangsmodul for direkte temperaturmåling fra Pt100-, Pt1000- og Ni120-sensorer. Den støtter tilkobling av sensorer med 2, 3 og 4 ledere, og ledermotstandskompensasjon er tilgjengelig for 3- og 4-leder-tilkoblinger, noe som bidrar til å holde målefeil fra kabelmotstand under kontroll.Hver kanal har 16-bits oppløsning, ±0,05 % av FSR nøyaktighet og 10 Hz samplingsfrekvens. Deteksjon av åpen krets melder fra om brutte sensortilkoblinger, og modulen gir 3000 VDC isolasjon mellom kretsene i modulen.Kommunikasjon skjer via én RS-485-port med DCON-protokoll, med baudrater fra 1200 til 115200 bps og valgbare dataformater. Modulen er beregnet for montering på DIN-skinne og drives fra +10 til +30 VDC innenfor et driftsområde på -25 til +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7013D CR er en enkanals RTD-inngangsmodul for direkte temperaturmåling fra Pt100-, Pt1000- og Ni120-sensorer. Modulen støtter 2-, 3- og 4-leders RTD-tilkoblinger, og eliminering av ledermotstand er tilgjengelig for 3- og 4-leders kabling, noe som bidrar til å opprettholde målenøyaktigheten ved lengre sensorkabler.Lokale avlesninger vises på en 5-sifret 7-segments LED-display, mens RS-485-porten kommuniserer med DCON-protokollen ved 1200 til 115200 bps. Deteksjon av brudd i ledning og en innebygd dobbel watchdog (modul og kommunikasjon) hjelper ingeniører med å oppdage sensorfeil og holder ubemannede installasjoner i drift. 3000 VDC isolasjon mellom modulen og inngangen skiller inngangen fra resten av modulen.Modulen leveres med blått deksel og er laget for DIN-skinnemontering og 10 til 30 VDC forsyning med beskyttelse mot omvendt polaritet. Den har et driftsområde på -25 til +75 °C og brukes typisk i:BygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikehold og -diagnoseTestutstyrBruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Den I-7014D CR passer ingeniører som trenger én analog inngang for spenning, strøm eller transmittersignaler, samt en digital teller og alarmutganger, på en enkelt RS-485 DCON-node. 16-bits inngangen støtter områder fra ±150 mV til ±10 V og ±20 mA, og modulen gir en isolert ±15 VDC, 30 mA sløyfeforsyning for å drive en totrådstransmitter.En 5-sifret 7-segment LED-display og en indikator for strøm og kommunikasjon gir lokal oversikt over modulen. Den ene digitale inngangen fungerer som en 50 Hz hendelsesteller med tellinger opp til 65535, mens de to åpen-kollektor-utgangene kan settes som høy- eller lavalarm med programmerbare oppstartsverdier og sikre verdier.Dobbel programmerbar watchdog for modul og kommunikasjon3000 VDC isolasjon innad i modulenDIN-skinnemontering, driftsområde -25 ~ +75 °CBruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnostikkTestutstyr

I-7015 CR er en seks-kanals RTD-inngangsmodul for temperaturmåling med motstandstemperaturfølere. Hver kanal kan settes opp for en egen sensortype, slik at én modul kan betjene et blandet sett av måle punkter på samme RS-485-buss.Måling og diagnostikk: Kanalene konfigureres individuelt og støtter Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-sensorer, med motstandsmåling opp til 3,2 kΩ. Den 16-bits omformeren gir en nøyaktighet på ±0,05 % av FSR ved en samlet samplingshastighet på 12 Hz. Deteksjon av åpen ledning bidrar til å identifisere brutte sensorledninger under drift.Installasjon og kommunikasjon: Modulen kommuniserer over én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Den har 3000 VDC isolasjon internt i modulen, ±4 kV ESD-kontaktbeskyttelse og en innebygd dobbel watchdog. Den monteres på DIN-skinne og forsynes fra +10 til +30 VDC med et forbruk på 1,1 W. Denne versjonen med blått deksel (CR) er RoHS-kompatibel bestillingskode.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7015P-G CR er et 6-kanals RTD-inngangsmodul for temperaturmåling med Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-givere. Hver kanal kan konfigureres individuelt, slik at ulike givertyper kan kobles til samme modul. Automatisk kompensering for 3-leders RTD-tilkoblinger gir nøyaktige målinger uavhengig av kabellengde, noe som gjør denne varianten godt egnet for lange givertraseer.Ingeniører vil sette pris på 16-bits oppløsning, deteksjon av brudd i ledning og dobbel watchdog, som sammen bidrar til pålitelige målinger og synlige feiltilstander. Modulet tilbyr 3000 VDC isolasjon internt i modulen og ±4 kV ESD-beskyttelse på hver klemme, og styres via én RS-485-port med DCON. Det grå dekselet skiller denne bestillingskoden innenfor I-7015-serien.Viktige elektriske og mekaniske data inkluderer en strømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritet, et effektforbruk på 1,2 W, montering på DIN-skinne og et driftsområde på -25 ~ +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Modulen I-7016 CR tar imot signaler fra fullbro-strekklapper og lastceller og behandler dem lokalt, slik at modulen kan levere vektrelaterte verdier i stedet for rå millivoltavlesninger. Det finnes to strekklappeinnganger med 16-bits oppløsning, konfigurerbare for spennings- eller strømområder, og en brukerdefinert lineær mappingtabell konverterer målt data til vekt.Dette er den blå, 4-leders varianten uten LED-display. Den har en eksitasjonsspenningsutgang på 0 ~ +10 V med inntil 40 mA, én digital inngang som kan brukes som generell inngang eller som 50 Hz hendelsesteller, og fire digitale open-collector-utganger som kan settes som generelle utganger eller som høy/lav-alarmer. Eksitasjonsspenningen kan programmeres med startverdi ved oppstart, og de digitale utgangene kan programmeres med både oppstarts- og sikkerhetsverdier.Kommunikasjonen går via én RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps, med dataformat (N, 8, 1). Modulen monteres på DIN-skinne og er spesifisert for driftstemperatur -25 ~ +75 °C. For langdistansemåling med 6-leders kompensasjon er I-7016P-serien det relevante alternativet.BruksområderVeiing og kraftmåling med strekklapper eller lastcellerGenerell testing og kostnadsfølsomme applikasjonerFjerninnsamling av data på RS-485 DCON-nettverk

The I-7016D CR konverterer signaler fra tøyningsmålere og lastceller med fullbro til digitale verdier over RS-485 ved hjelp av DCON-protokollen. Den har to inngangskanaler for tøyningsmåler, som hver kan konfigureres for spennings- eller strømområder, og en 5-sifret 7-segments LED-skjerm for lokal avlesning.En brukerdefinert lineær mappingtabell lar modulen konvertere rå målinger direkte til tekniske enheter, som vekt, slik at vertssystemet mottar skalerte data. Modulen har også én 0 til +10 V eksitasjonsutgang med inntil 40 mA, ett digitalt innganger med en 50 Hz hendelsesteller, og fire digitale utganger med åpen kollektor som kan settes til generell bruk eller høy/lav alarm.Denne 4-leder-varianten egner seg for korte kabelstrekk, ettersom kilden oppgir avstander under 10 meter. For måling over lange avstander, der kabeltap påvirker nøyaktigheten, er den tiltenkte alternativet 6-leder I-7016P(D)-serien med måling av eksitasjonsspenning.BruksområderVeiesystemer med lastcellerKraft- og tøyningsmåling med tøyningsmålere i fullbroGenerell testing og målingsapplikasjoner med fokus på kostnadFjerninnsamling av data over RS-485 DCON-nettverk

I-7016P CR konverterer signaler fra fullbro-tøyningsmålere og lastceller til målinger på et RS-485 DCON-nettverk. Den 6-leder tilkoblingen legger til to følgeledere som måler eksitasjonsspenningen ved sensoren, slik at modulen kan oppdage og kompensere for spenningsfall langs kabelen. Dette gjør den til et egnet valg der sensoren står mer enn 10 meter fra styringen.Utover rå datainnsamling støtter modulen brukerdefinerte lineære konverteringstabeller, som konverterer målt verdi direkte til vekt. Den har også en 0 til +10 V eksitasjonsutgang, én digital inngang som kan brukes som generell inngang eller som 50 Hz hendelsesteller, og fire digitale open-collector-utganger som kan settes til generell bruk eller høy/lav-alarmfunksjoner.Denne varianten har blått deksel og mangler lokal LED-skjerm. Velg I-7016PD hvis det kreves en skjerm på modulen, eller 4-leder I-7016-serien for kortere strekk der kabelkompensasjon ikke er nødvendig.BruksområderKraftmåling med tøyningsmålere og lastcellerVeiesystemer som bruker lineære konverteringstabellerTøyningsmåling over lange avstanderHøypresisjonsmåling i industrielle miljøerAlarmsignalering via digitale høy/lav-utganger

Den I-7016PD CR omformer signaler fra fullbro-tøyningsmålere og lastceller til måleverdier som direkte kan skaleres til vekt- eller kraftenheter. En brukerdefinert lineær omregningstabell gjør rårådata om til tekniske verdier, slik at vertssystemet får brukbare data uten ekstra konverteringslogikk. 6-leder-tilkoblingen gir følerledninger som måler eksitasjonsspenningen ved sensoren, noe som hjelper modulen med å kompensere for spenningsfall langs lange kabelstrekk.Denne blåhusete 1-kanals varianten har en 5-sifret 7-segments LED-skjerm for lokal avlesning, og kommuniserer over én RS-485-port med DCON-protokollen på 1200 ~ 115200 bps. Den har også en eksitasjonsspenningsutgang på 0 ~ +10 V, én 50 Hz hendelsestellerinngang og fire åpen-kollektor digitale utganger som kan settes til generell bruk eller høy/lav alarm. Isolasjonen mellom modulens kanaler er spesifisert til 3000 VDC.Velg denne modellen fremfor 4-leder-variantene I-7016D eller I-7016 når sensoren er montert langt fra modulen, eller når målenøyaktigheten avhenger av stabil eksitasjon ved broen. For korte strekk og kostnadsfølsomme applikasjoner kan 2-kanals 4-leder-modellene i serien være et bedre valg. Modulen monteres på DIN-skinne og er spesifisert for drift ved -25 ~ +75 °C.BruksområderLastcelle- og veiesystemerKraftmåling med tøyningsmålereSensormåling over lange avstander i industrielle miljøerHøypresisjons datainnsamling fra tøyningsmålere

I-7017 er en RS-485 analoginngangsmodul for ingeniører som trenger å måle spennings- eller strømsignaler over åtte kanaler. Kanalene kan konfigureres som åtte differensielle innganger, eller som seks differensielle og to enderelaterte innganger, ved hjelp av en jumper. Alle kanaler deler det valgte inngangsområdet, og 4 ~ 20 mA-innganger krever en valgfri ekstern motstand på 125 Ω.Modulen gir 16-biters oppløsning og en normal samplingsmodus på 10 Hz. Deteksjon av åpen ledning for 4 ~ 20 mA-innganger hjelper med å finne brutt sensorkabling, og en innebygd dobbel watchdog støtter pålitelig drift i ubemannede systemer. Intern isolasjon på 3000 VDC og overspenningsbeskyttelse på ±120 VDC gir ekstra robusthet på inngangssiden.Denne versjonen med blått deksel kommuniserer over én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Den passer til bygnings-, fabrikk- og maskinautomatisering, samt utstyr for fjernvedlikehold, diagnose og testing.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Den I-7017C CR er en fjern-I/O-modul for RS-485 som tar imot åtte differensielle strøminnganger og rapporterer målingene over DCON. Hver kanal har en innebygd 125 Ω inngangsmotstand, slik at sensorsløyfer kan måles direkte uten ekstern shunt. Målområdene er ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA, med 16-biters oppløsning.Deteksjon av brutt tråd er tilgjengelig for 4 ~ 20 mA-innganger, noe som hjelper med å identifisere en brutt sensorsløyfe i felt. I normalmodus samples modulen med 10 Hz og en nøyaktighet på ±0,1 % av FSR. Denne varianten er fast i normalmodus; den justerbare raskmodusen for samling er kun tilgjengelig på modellene I-7017FC.Beskyttelsesfunksjoner omfatter 3000 VDC isolasjon internt i modulen, ±4 kV ESD-kontaktbeskyttelse på hver klemme og en programmerbar watchdog for modul og kommunikasjon. Enheten drives fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet og monteres på DIN-skinne, med driftsområde -25 ~ +75 °C.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

I-7017F CR er et analogt inngangsmodul med 8 kanaler for RS-485-nettverk som bruker DCON-protokollen. Kanalene kan konfigureres som åtte differensielle innganger eller som seks differensielle og to enkeltendede innganger, valgt med en jumper. Både spennings- og strømsignaler godtas, med 16-bits oppløsning på alle kanaler.Versjonen med rask sampling lar ingeniøren velge mellom en rask modus på 60 Hz og en normal modus på 10 Hz, der man bytter nøyaktighet mot oppdateringshastighet. Strøminnganger krever en valgfri ekstern 125 Ω-motstand, og brudddeteksjon for ledning er tilgjengelig for 4 ~ 20 mA-signaler. Innebygde doble vakthundfunksjoner og 3000 VDC isolasjon mellom modulens kretser gir pålitelig drift i automasjons- og overvåkingsinstallasjoner.Varianten med blått deksel leveres med RoHS-kompatibel konfigurasjon. DIN-skinnemontering, strømforsyning på 10 ~ +30 VDC og driftsområde på -25 ~ +75 °C passer til styreskap i bygnings-, fabrikk- og maskinautomasjon, samt til fjerndiagnose og testutstyr.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

Den I-7017FC CR er en strøminngangsmodul med 8 kanaler for ingeniører som trenger å lese prosesstrømmer over RS-485. Den innebygde 125 Ω inngangsmotstanden gjør det mulig å måle strøm direkte uten eksterne shunter, noe som gjør kabling og idriftsetting enkel.Denne versjonen med rask sampling lar deg velge mellom Fast-modus på 60 Hz med ±0,5 % av FSR nøyaktighet og Normal-modus på 10 Hz med ±0,1 % av FSR nøyaktighet. Åpen ledningsdeteksjon er tilgjengelig for 4 ~ 20 mA-innganger, og modulen har 3000 VDC isolasjon internt i modulen samt ±4 kV kontakt-ESD-beskyttelse på hver klemme.Kommunikasjonen håndteres via én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Modulen er designet for DIN-skinnemontering og egner seg for bygnings-, fabrikk- og maskinautomatisering, samt for fjerndiagnose og vedlikehold og testutstyr.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr

The I-7017R CR er en analoginngangsmodul med 8 kanaler for RS-485-nettverk som bruker DCON-protokollen. Den tar imot både spennings- og strømsignaler og er bygget for å tåle feil som ville skadet standardinnganger, med overspenningsbeskyttelse opptil 240 Vrms og fellesspenningsbeskyttelse på ±200 VDC.Hver kanal har 16 bit oppløsning og differensielle innganger. Ingeniører kan velge mellom normalmodus med 10 Hz og ±0,1 % av FSR i nøyaktighet, og hurtigmodus med 60 Hz og ±0,5 % av FSR i nøyaktighet, avhengig av om målepresisjon eller oppdateringshastighet er viktigst. Individuell kanalkonfigurasjon og deteksjon av åpen ledning for 4 ~ 20 mA finnes på denne modellen.Egnet for bygnings-, fabrikk- og maskinautomasjon, fjernvedlikehold og -diagnose, og testutstyr.Støtter 3000 VDC isolasjon internt i modulen og ±4 kV ESD-beskyttelse på hver terminal.Forsynes fra +10 ~ +30 VDC med beskyttelse mot feil polaritet, og monteres på DIN-skinne.BruksområderBygningsautomasjonFabrikkautomasjonMaskinautomasjonFjernvedlikeholdFjerndiagnoseTestutstyr
