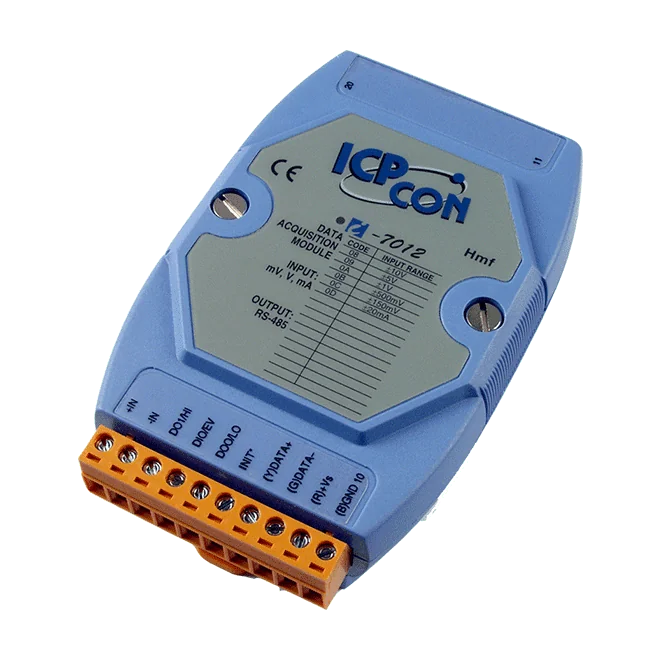

I-7012 CR 1-kan. analog inngangsmodul, DCON RS-485, 16-bit spenning og strøm
I-7012 CR er et 1-kanals, 16-bit analogt inngangsmodul for spennings- og strømsignaler, med en 50 Hz hendelsesteller, to alarmutganger og et RS-485 DCON-grensesnitt.
- Enkel differensiell analog inngang for spenning (±150 mV til ±10 V) eller strøm (±20 mA med ekstern 125 Ω motstand)
- 16-bit oppløsning med ±0,05 % av FSR nøyaktighet i normal modus ved 10 Hz samplingsfrekvens
- 50 Hz hendelsesteller på den digitale inngangen, maksimal telleverdi 65535
- To digitale utganger med åpen kollektor (sink, 30 mA per kanal) for høy/lav alarmbruk
- Programmerbare verdier ved oppstart og sikker tilstand for de digitale utgangene
- 1 x RS-485-port med DCON-protokollen, 1200 til 115200 bps, dataformat N, 8, 1
2 148,95 kr per stk.
| 1-9 stk. | 2 148,95 kr | |
|---|---|---|
| 10-30 stk. | 2 086,96 kr | −3 % |
| 31+ stk. | 2 035,31 kr | −5 % |
Produktinformasjon "I-7012 CR 1-kan. analog inngangsmodul, DCON RS-485, 16-bit spenning og strøm"
I-7012 CR er den grunnleggende versjonen med blått deksel i I-7012-serien, et enkeltkanals analogt inngangsmodul for RS-485 DCON-nettverk. Den tar imot differensielle spenningssignaler fra ±150 mV til ±10 V, eller strømsignaler på ±20 mA når en ekstern 125 Ω motstand er montert, og konverterer dem med 16-bit oppløsning.
I tillegg til den analoge inngangen har modulen én digital inngang som kan fungere som en 50 Hz hendelsesteller med maksimal telleverdi på 65535. To digitale utganger med åpen kollektor kan brukes til signalering av høy- og lavalarm, med programmerbare verdier ved oppstart og ved sikker tilstand. Dette gjør I-7012 CR egnet for enkel overvåking og alarmoppgaver der en raskt samplende versjon ikke er nødvendig.
I-7012 CR har ingen LED-display og bruker kun normal samplingsmodus, med 10 Hz. Den forsynes fra +10 ~ +30 VDC med beskyttelse mot feil polaritet, og gir 3000 VDC isolasjon mellom modulens kretser. Den innebygde doble watchdogen kan programmeres for overvåking av modulen og kommunikasjonen.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7012FD, I-7012D) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | I-7012F(D) Normalmodus: ±0,05 % av FSR Raskmodus: ±0,25 % av FSR I-7012(D) Normalmodus: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalmodus: 10 Hz Raskmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±100 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
