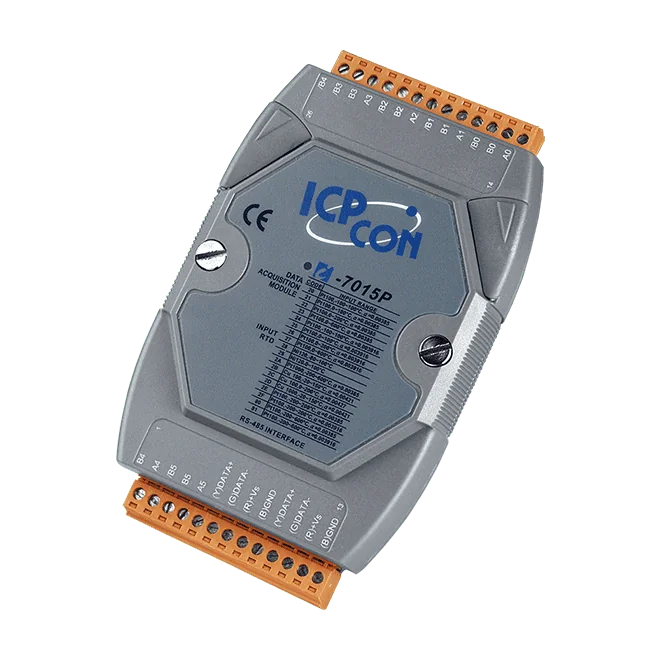

I-7015P-G 6-kanals RTD-inngangsmodul, 3-leders kompensering for ledermotstand, DCON
6-kanals RTD-inngangsmodul med automatisk eliminering av ledermotstand for 3-leder, beregnet på temperaturmåling over lang avstand via RS-485 med DCON-protokollen.
- 6 RTD-innganger, med individuell kanalkonfigurering for blandede givertyper
- Automatisk eliminering av ledermotstand for 3-leders RTD-tilkoblinger
- 16-bits oppløsning med ±0,05 % av FSR nøyaktighet
- Deteksjon av brudd i ledning på hver kanal
- 1 x RS-485-port med DCON-protokoll, 1200 ~ 115200 bps
- 3000 VDC isolasjon internt i modulen og ±4 kV ESD-beskyttelse
3 254,42 kr per stk.
| 1-9 stk. | 3 254,42 kr | |
|---|---|---|
| 10-30 stk. | 3 161,44 kr | −3 % |
| 31+ stk. | 3 089,12 kr | −5 % |
Produktinformasjon "I-7015P-G 6-kanals RTD-inngangsmodul, 3-leders kompensering for ledermotstand, DCON"
I-7015P-G CR er et 6-kanals RTD-inngangsmodul for temperaturmåling med Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-givere. Hver kanal kan konfigureres individuelt, slik at ulike givertyper kan kobles til samme modul. Automatisk kompensering for 3-leders RTD-tilkoblinger gir nøyaktige målinger uavhengig av kabellengde, noe som gjør denne varianten godt egnet for lange givertraseer.
Ingeniører vil sette pris på 16-bits oppløsning, deteksjon av brudd i ledning og dobbel watchdog, som sammen bidrar til pålitelige målinger og synlige feiltilstander. Modulet tilbyr 3000 VDC isolasjon internt i modulen og ±4 kV ESD-beskyttelse på hver klemme, og styres via én RS-485-port med DCON. Det grå dekselet skiller denne bestillingskoden innenfor I-7015-serien.
Viktige elektriske og mekaniske data inkluderer en strømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritet, et effektforbruk på 1,2 W, montering på DIN-skinne og et driftsområde på -25 ~ +75 °C.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 6 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 6 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Motstandsmåling | 3,2 kΩ maks. |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Samplingshastighet | 12 Hz (totalt) |
| Overspenningsbeskyttelse | 120 VDC |
| Individuell kanalkonfigurasjon | Ja |
| Deteksjon av åpen ledning | Ja |
| 3-leder RTD-ledermotstandseliminering | Ja |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.2 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
