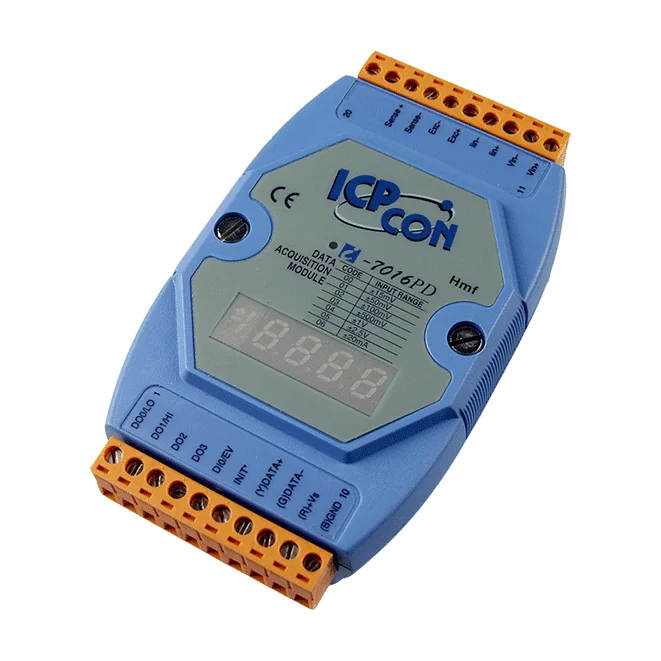

I-7016PD Strain Gauge-inngangsmodul, 1-kan. 6-leder med LED-skjerm
1-kanals 6-leder fullbro-inngangsmodul for tøyningsmålere med 16-bit oppløsning, lineær omregning og LED-skjerm, for lastcellemåling over lange avstander via RS-485 DCON.
- 1-kanals fullbro-inngang for tøyningsmålere med 16-bit oppløsning og ±0,05 % av FSR nøyaktighet
- 6-leder-tilkobling med følerledninger for måling over lange avstander og kompensasjon for spenningsfall
- Lineær omregningsfunksjon som konverterer målte data direkte til vekt- eller kraftverdier
- 5-sifret 7-segments LED-skjerm for lokal avlesning
- Eksitasjonsspenningsutgang 0 ~ +10 V, med drivkapasitet opp til 40 mA
- 1 x 50 Hz hendelsestellerinngang for digitale signaler og 4 åpen-kollektor digitale utganger med valgfri høy/lav alarm
3 223,43 kr per stk.
| 1-9 stk. | 3 223,43 kr | |
|---|---|---|
| 10-30 stk. | 3 120,11 kr | −3 % |
| 31+ stk. | 3 058,12 kr | −5 % |
Produktinformasjon "I-7016PD Strain Gauge-inngangsmodul, 1-kan. 6-leder med LED-skjerm"
Den I-7016PD CR omformer signaler fra fullbro-tøyningsmålere og lastceller til måleverdier som direkte kan skaleres til vekt- eller kraftenheter. En brukerdefinert lineær omregningstabell gjør rårådata om til tekniske verdier, slik at vertssystemet får brukbare data uten ekstra konverteringslogikk. 6-leder-tilkoblingen gir følerledninger som måler eksitasjonsspenningen ved sensoren, noe som hjelper modulen med å kompensere for spenningsfall langs lange kabelstrekk.
Denne blåhusete 1-kanals varianten har en 5-sifret 7-segments LED-skjerm for lokal avlesning, og kommuniserer over én RS-485-port med DCON-protokollen på 1200 ~ 115200 bps. Den har også en eksitasjonsspenningsutgang på 0 ~ +10 V, én 50 Hz hendelsestellerinngang og fire åpen-kollektor digitale utganger som kan settes til generell bruk eller høy/lav alarm. Isolasjonen mellom modulens kanaler er spesifisert til 3000 VDC.
Velg denne modellen fremfor 4-leder-variantene I-7016D eller I-7016 når sensoren er montert langt fra modulen, eller når målenøyaktigheten avhenger av stabil eksitasjon ved broen. For korte strekk og kostnadsfølsomme applikasjoner kan 2-kanals 4-leder-modellene i serien være et bedre valg. Modulen monteres på DIN-skinne og er spesifisert for drift ved -25 ~ +75 °C.
Bruksområder
- Lastcelle- og veiesystemer
- Kraftmåling med tøyningsmålere
- Sensormåling over lange avstander i industrielle miljøer
- Høypresisjons datainnsamling fra tøyningsmålere
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Strain gauge input module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 4 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7016D, I-7016PD) |
| Isolasjon | |
| Isolasjon innen modul | I-7016(D): 1500 VDC I-7016P(D): 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme ±8 kV luft for tilfeldig punkt |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 4 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +50 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| Tøymåler, lastcelleinngang | |
| Kanaler | I-7016(D): 2 I-7016P(D): 1 |
| Type | Fullbro tøyningsmåler Spenning Strøm |
| Område | Spenning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V og ±2,5 V Strøm: ±20 mA |
| Kabling | I-7016(D): 4-leder I-7016P(D): 6-leder |
| Nøyaktighet | ±0,05 % av FSR |
| Oppløsning | 16-bit |
| Samplingshastighet | I-7016(D): 1-kanalsmodus: 10 Hz 2-kanalsmodus: 2 Hz (totalt) I-7016P(D): 10 Hz |
| Impedans | 20 MΩ |
| Måling over lang avstand | Ja, kun for I-7016P(D) |
| Overspenningsbeskyttelse | ±5 VDC |
| Eksitasjonsspenningsutgang | |
| Kanaler | 1 |
| Område | 0 ~ +10 V |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Maks. laststrøm | 40 mA |
| Verdi ved oppstart | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7016: 2.4 W I-7016D: 3.0 W I-7016P(D): 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
