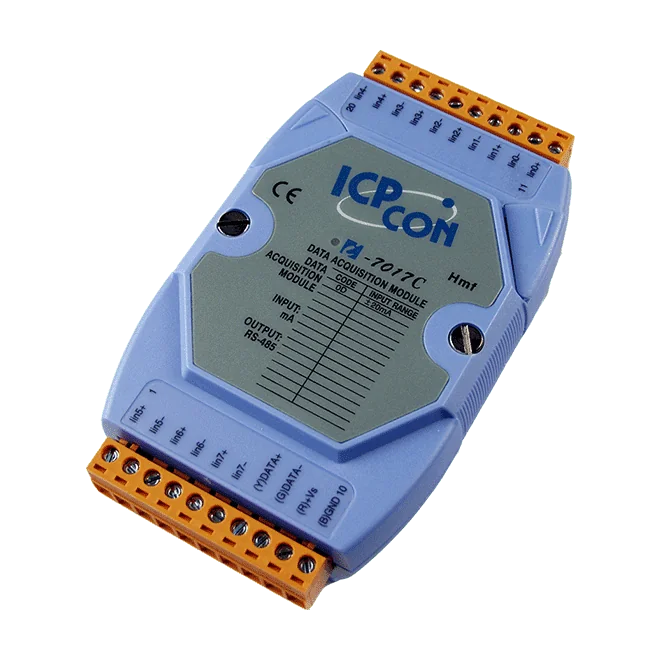

I-7017C 8-kanals strøminngangsmodul, RS-485 DCON fjern-I/O
I-7017C CR er en 8-kanals RS-485 strøminngangsmodul som bruker DCON-protokoll, med innebygd 125 Ω motstand for direkte måling av 0 ~ 20 mA og 4 ~ 20 mA.
- Åtte differensielle strøminnganger med ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA områder
- Innebygd 125 Ω inngangsmotstand for direkte strømmåling
- Deteksjon av brutt tråd for 4 ~ 20 mA-innganger
- 16-biters oppløsning; ±0,1 % av FSR nøyaktighet ved 10 Hz normal samling
- 3000 VDC isolasjon internt i modulen og ±4 kV ESD-kontaktbeskyttelse per klemme
- Enkel RS-485-port, 1200 ~ 115200 bps, DCON-protokoll
2 231,60 kr per stk.
| 1-9 stk. | 2 231,60 kr | |
|---|---|---|
| 10-30 stk. | 2 169,62 kr | −3 % |
| 31+ stk. | 2 128,29 kr | −5 % |
Produktinformasjon "I-7017C 8-kanals strøminngangsmodul, RS-485 DCON fjern-I/O"
Den I-7017C CR er en fjern-I/O-modul for RS-485 som tar imot åtte differensielle strøminnganger og rapporterer målingene over DCON. Hver kanal har en innebygd 125 Ω inngangsmotstand, slik at sensorsløyfer kan måles direkte uten ekstern shunt. Målområdene er ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA, med 16-biters oppløsning.
Deteksjon av brutt tråd er tilgjengelig for 4 ~ 20 mA-innganger, noe som hjelper med å identifisere en brutt sensorsløyfe i felt. I normalmodus samples modulen med 10 Hz og en nøyaktighet på ±0,1 % av FSR. Denne varianten er fast i normalmodus; den justerbare raskmodusen for samling er kun tilgjengelig på modellene I-7017FC.
Beskyttelsesfunksjoner omfatter 3000 VDC isolasjon internt i modulen, ±4 kV ESD-kontaktbeskyttelse på hver klemme og en programmerbar watchdog for modul og kommunikasjon. Enheten drives fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet og monteres på DIN-skinne, med driftsområde -25 ~ +75 °C.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 8 differensielle |
| Type | Strøm |
| Område | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Oppløsning | 16-bit |
| Nøyaktighet | Normalmodus: ±0,1 % av FSR Raskmodus: ±0,5 % av FSR (kun for I-7017FC) |
| Samplingshastighet | Normalmodus: 10 Hz Raskmodus: 60 Hz (kun for I-7017FC) |
| Inngangsimpedans | Strøm: 125 Ω |
| Felles spenningsbeskyttelse | ±15 VDC |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC |
| Deteksjon av åpen ledning | Kun for 4 ~ 20 mA |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
