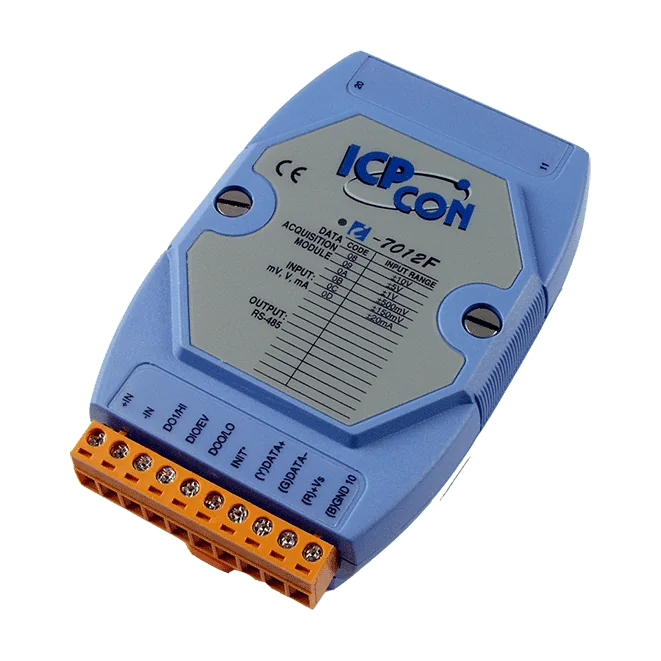

I-7012F 1-kan. analoginngangsmodul, rask sampling, DCON RS-485
16-bits analoginngangsmodul med én kanal for spennings- og strømsignaler, med 100 Hz rask samplingmodus, DCON over RS-485 og 3000 VDC isolasjon for DIN-skinnesystemer.
- 16-bits analog inngang med spenningsområder fra ±150 mV til ±10 V og strøminngang på ±20 mA
- Rask samplingmodus på opptil 100 Hz, med normal modus på 10 Hz
- Ett digitalt inngang som kan konfigureres som 50 Hz hendelsesteller
- To åpen-kollektor digitale utganger for høy/lav-alarm
- RS-485-grensesnitt med DCON-protokollen på 1200 ~ 115200 bps
- 3000 VDC isolasjon mellom modulens kretser og innebygd dobbel watchdog
2 200,61 kr per stk.
| 1-9 stk. | 2 200,61 kr | |
|---|---|---|
| 10-30 stk. | 2 138,62 kr | −3 % |
| 31+ stk. | 2 086,96 kr | −5 % |
Produktinformasjon "I-7012F 1-kan. analoginngangsmodul, rask sampling, DCON RS-485"
The I-7012F CR er en analoginngangsmodul med 1 kanal som tar imot spennings- og strømsignaler og rapporterer dem over en RS-485 DCON-forbindelse. Den 16-bits oppløsningen og de valgbare samplingmodusene passer for ingeniører som trenger enten presise målinger ved normal hastighet eller raskere oppdateringer når prosessen krever det.
Sammenlignet med standard I-7012 gir denne varianten med blått deksel en rask samplingmodus på opptil 100 Hz, som kan velges sammen med en normal modus på 10 Hz. Den har ingen LED-display, så den er et godt valg der status leses eksternt i stedet for på modulen. Modulen inkluderer også ett digitalt inngang med en hendelsesteller på 50 Hz og to åpen-kollektor digitale utganger for høy/lav-alarmformål.
Modulen gir 3000 VDC isolasjon mellom modulens kretser og dobbel watchdog-beskyttelse, og er konstruert for DIN-skinnemontering over et bredt driftstemperaturområde på -25 ~ +75 °C. Strøminnganger krever en valgfri ekstern 125 Ω motstand.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7012FD, I-7012D) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | I-7012F(D) Normalmodus: ±0,05 % av FSR Raskmodus: ±0,25 % av FSR I-7012(D) Normalmodus: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalmodus: 10 Hz Raskmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±100 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
