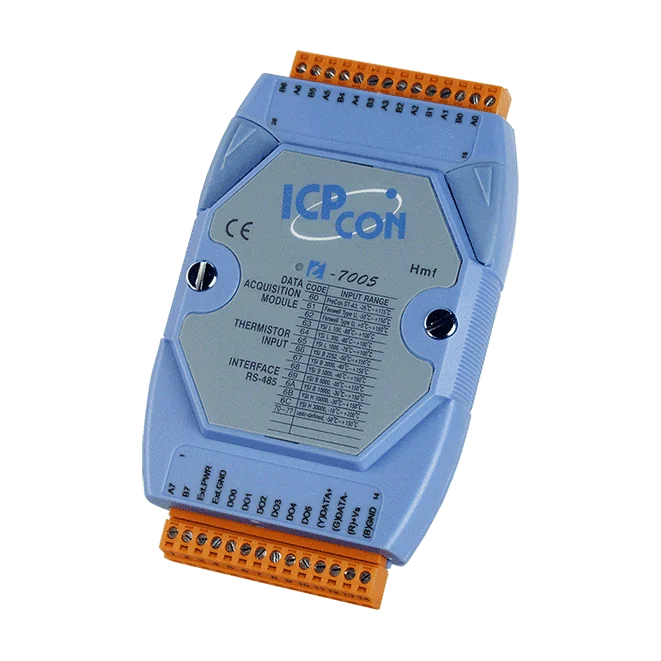

I-7005 Termistorinngangsmodul, 8-kan. RS-485 DCON med 6-kan. sink-DO
RS-485 DCON-modul med 8 termistorinnganger, åpen-ledning-deteksjon og 6 sink-digitale utganger for alarmsignalisering. Versjon med blått deksel.
- 8 termistorinngangskanaler, hver enkeltvis konfigurerbar
- Brukerdefinerte termistortyper ved hjelp av Steinhart-koeffisienter
- Åpen-ledning-deteksjon på de analoge inngangene
- 6 sink (NPN) digitale utganger, 3,5 ~ 50 VDC, 650 mA per kanal, for alarmutgang
- 3000 VDC intern isolasjon i modulen og 120 VDC overspenningsbeskyttelse på termistorinngangene
- Innebygd dobbel watchdog for modul og kommunikasjon
2 675,86 kr per stk.
| 1-9 stk. | 2 675,86 kr | |
|---|---|---|
| 10-30 stk. | 2 593,21 kr | −3 % |
| 31+ stk. | 2 541,55 kr | −5 % |
Produktinformasjon "I-7005 Termistorinngangsmodul, 8-kan. RS-485 DCON med 6-kan. sink-DO"
Den I-7005 CR måler temperatur fra termistorsensorer og rapporterer målinger over RS-485 ved hjelp av DCON-protokollen. Hver av de åtte inngangskanalene kan konfigureres separat for en annen termistortype, og modulen støtter en omfattende liste med standard termistortyper samt brukerdefinerte typer, som settes opp ved å angi Steinhart-koeffisienter der det kreves.
Seks åpen-kollektor digitale utganger (sink, NPN) gjør at modulen kan drive alarmsignaler direkte når en overvåket temperatur krever oppmerksomhet. Termistorinngangene er beskyttet med 3000 VDC intern isolasjon i modulen og 120 VDC overspenningsbeskyttelse, og en innebygd dobbel watchdog støtter pålitelig drift uten tilsyn.
Viktige elektriske og mekaniske data for I-7005 CR:
- Strømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritet
- Driftstemperatur på -25 ~ +75 °C
- Montering på DIN-skinne, 72 x 123 x 35 mm (B x L x H)
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Thermistor input and DO module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital outputs: | 6 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 8 |
| Type | Termistor |
| Sensortype | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, brukerdefinert |
| Motstandsmåling | 200 kΩ maks. |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,1 % av FSR |
| Samplingshastighet | 8 Hz (totalt) |
| Overspenningsbeskyttelse | 120 VDC |
| Individuell kanalkonfigurasjon | Ja |
| Deteksjon av åpen ledning | Ja |
| Digital utgang | |
| Kanaler | 6 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +50 VDC |
| Laststrøm | 650 mA/kanal |
| Overspenningsbeskyttelse | 60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
