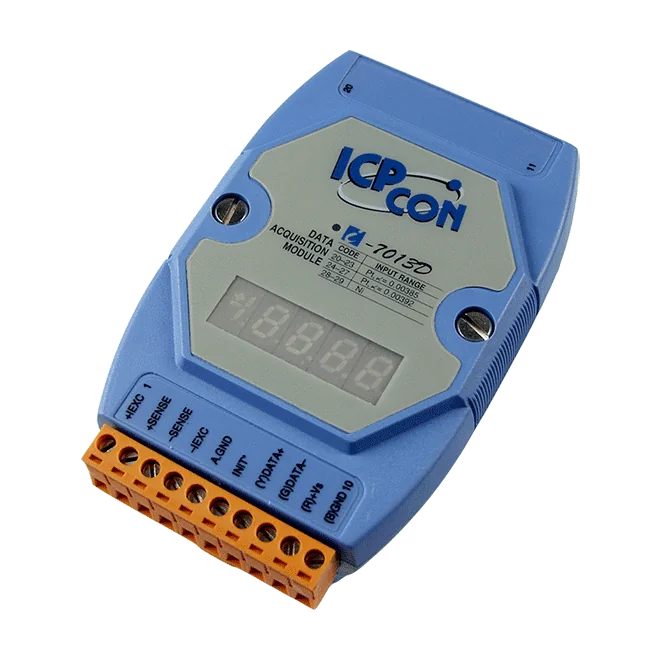

I-7013D RTD-inngangsmodul, 1-kanal Pt100/Pt1000/Ni120 med LED-display
1-kanals RTD-inngangsmodul med 5-sifret LED-display og RS-485 DCON-grensesnitt, for temperaturmåling med Pt100-, Pt1000- eller Ni120-sensorer og deteksjon av brudd i ledning.
- 1-kanals RTD-inngang for Pt100-, Pt1000- og Ni120-sensorer
- 2/3/4-leders RTD-tilkoblinger med eliminering av ledermotstand for 3/4-leder
- Deteksjon av brudd i ledning
- 3000 VDC isolasjon mellom modulen og inngangen
- 5-sifret 7-segments LED-display for lokale avlesninger
- Innebygd dobbel watchdog (modul og kommunikasjon, programmerbar)
2 355,58 kr per stk.
| 1-9 stk. | 2 355,58 kr | |
|---|---|---|
| 10-30 stk. | 2 283,26 kr | −3 % |
| 31+ stk. | 2 241,94 kr | −5 % |
Produktinformasjon "I-7013D RTD-inngangsmodul, 1-kanal Pt100/Pt1000/Ni120 med LED-display"
I-7013D CR er en enkanals RTD-inngangsmodul for direkte temperaturmåling fra Pt100-, Pt1000- og Ni120-sensorer. Modulen støtter 2-, 3- og 4-leders RTD-tilkoblinger, og eliminering av ledermotstand er tilgjengelig for 3- og 4-leders kabling, noe som bidrar til å opprettholde målenøyaktigheten ved lengre sensorkabler.
Lokale avlesninger vises på en 5-sifret 7-segments LED-display, mens RS-485-porten kommuniserer med DCON-protokollen ved 1200 til 115200 bps. Deteksjon av brudd i ledning og en innebygd dobbel watchdog (modul og kommunikasjon) hjelper ingeniører med å oppdage sensorfeil og holder ubemannede installasjoner i drift. 3000 VDC isolasjon mellom modulen og inngangen skiller inngangen fra resten av modulen.
Modulen leveres med blått deksel og er laget for DIN-skinnemontering og 10 til 30 VDC forsyning med beskyttelse mot omvendt polaritet. Den har et driftsområde på -25 til +75 °C og brukes typisk i:
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold og -diagnose
- Testutstyr
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120 |
| Motstandsmåling | 3,2 kΩ maks. |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Samplingshastighet | 10 Hz |
| Overspenningsbeskyttelse | ±5 VDC |
| Deteksjon av åpen ledning | Ja |
| 3-leder RTD-ledermotstandseliminering | Ja |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
