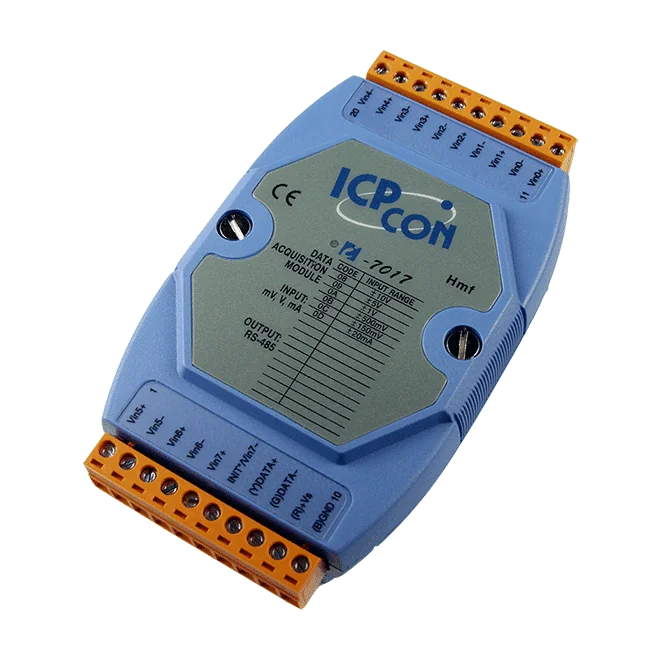

I-7017 8-kanals analoginngangsmodul, DCON RS-485, spenning og strøm
8-kanals 16-biters analoginngangsmodul for spennings- og strømsignaler, med DCON-protokoll over RS-485 og 3000 VDC intern isolasjon for installasjon på DIN-skinne.
- 8 differensielle innganger, eller 6 differensielle og 2 enderelaterte, valgbart med jumper
- Spennings- og strøminnganger, med alle kanaler satt til samme inngangsområde
- 16-biters oppløsning med normal samplingsmodus på 10 Hz
- Deteksjon av åpen ledning for 4 ~ 20 mA-innganger
- Innebygd dobbel watchdog
- 3000 VDC intern isolasjon og overspenningsbeskyttelse på ±120 VDC
2 221,27 kr per stk.
| 1-9 stk. | 2 221,27 kr | |
|---|---|---|
| 10-30 stk. | 2 148,95 kr | −3 % |
| 31+ stk. | 2 107,63 kr | −5 % |
Produktinformasjon "I-7017 8-kanals analoginngangsmodul, DCON RS-485, spenning og strøm"
I-7017 er en RS-485 analoginngangsmodul for ingeniører som trenger å måle spennings- eller strømsignaler over åtte kanaler. Kanalene kan konfigureres som åtte differensielle innganger, eller som seks differensielle og to enderelaterte innganger, ved hjelp av en jumper. Alle kanaler deler det valgte inngangsområdet, og 4 ~ 20 mA-innganger krever en valgfri ekstern motstand på 125 Ω.
Modulen gir 16-biters oppløsning og en normal samplingsmodus på 10 Hz. Deteksjon av åpen ledning for 4 ~ 20 mA-innganger hjelper med å finne brutt sensorkabling, og en innebygd dobbel watchdog støtter pålitelig drift i ubemannede systemer. Intern isolasjon på 3000 VDC og overspenningsbeskyttelse på ±120 VDC gir ekstra robusthet på inngangssiden.
Denne versjonen med blått deksel kommuniserer over én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Den passer til bygnings-, fabrikk- og maskinautomatisering, samt utstyr for fjernvedlikehold, diagnose og testing.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 6 differensielle og 2 enkeltendede, eller 8 differensielle |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V Strøm: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | Normalmodus: ±0,1 % av FSR Raskmodus: ±0,5 % av FSR (kun for I-7017F) |
| Samplingshastighet | Normalmodus: 10 Hz Raskmodus: 60 Hz (kun for I-7017F) |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±15 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
