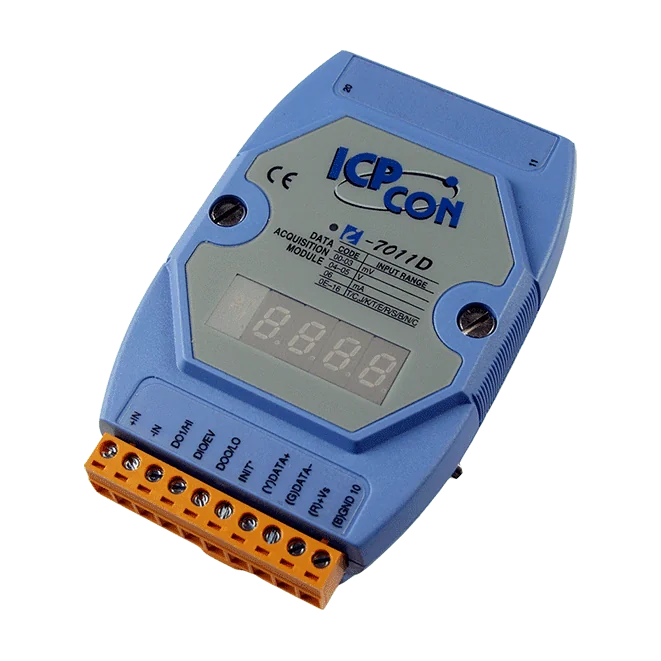

I-7011D 1-kanals termoelementinngangsmodul med LED-display, DCON-protokoll
RS-485 fjern-I/O-modul med én 16-bits analog inngang for spennings-, strøm- og termoelementsignaler, 5-sifret LED-display og DCON-protokoll. Variant med blått deksel.
- 16-bits oppløsning på analog inngang for spennings-, strøm- og termoelementsignaler
- Deteksjon av åpen termoelementkrets for overvåking av brudd i sensorkabel
- 50 Hz hendelsesteller på digital inngang
- To digitale utganger med åpen kollektor for høy-/lavalarm
- 5-sifret 7-segments LED-display med indikator for strøm og kommunikasjon
- Innebygd dobbel watchdog (modul og kommunikasjon)
2 427,90 kr per stk.
| 1-9 stk. | 2 427,90 kr | |
|---|---|---|
| 10-30 stk. | 2 355,58 kr | −3 % |
| 31+ stk. | 2 303,92 kr | −5 % |
Produktinformasjon "I-7011D 1-kanals termoelementinngangsmodul med LED-display, DCON-protokoll"
I-7011D CR er en DIN-skinnemontert I/O-modul for måling av spenning, strøm eller termoelementsignaler over RS-485 ved bruk av DCON-protokollen. Den har én differensiell analog inngang med 16-bits oppløsning og støtter de standardiserte termoelementtypene J, K, T, E, R, S, B, N og C, med deteksjon av åpen termoelementkrets for å avdekke brutt sensorkabling.
I tillegg til den analoge kanalen har modulen én digital inngang med tørr kontakt konfigurert som 50 Hz hendelsesteller, og to digitale utganger med åpen kollektor som kan brukes til høy- og lavalarmsignalering. En 5-sifret 7-segments LED-display og en LED for strøm- og kommunikasjonsstatus gir lokal oversikt uten PC.
Modulen er galvanisk isolert til 3000 VDC mellom interne kretser og har innebygd dobbel watchdog for overvåking av modul og kommunikasjon. Den forsynes fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet og er spesifisert for drift ved -25 ~ +75 °C. Denne bestillingskoden med blått deksel passer for bygnings-, fabrikk- og maskinautomasjon, fjernvedlikehold og -diagnostikk, og testutstyr.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnostikk
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spenning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Inngangsimpedans | > 400 kΩ |
| Felles spenningsbeskyttelse | ±5 VDC |
| Overspenningsbeskyttelse | ±5 VDC |
| Deteksjon av åpen ledning | Kun for termoelement |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
