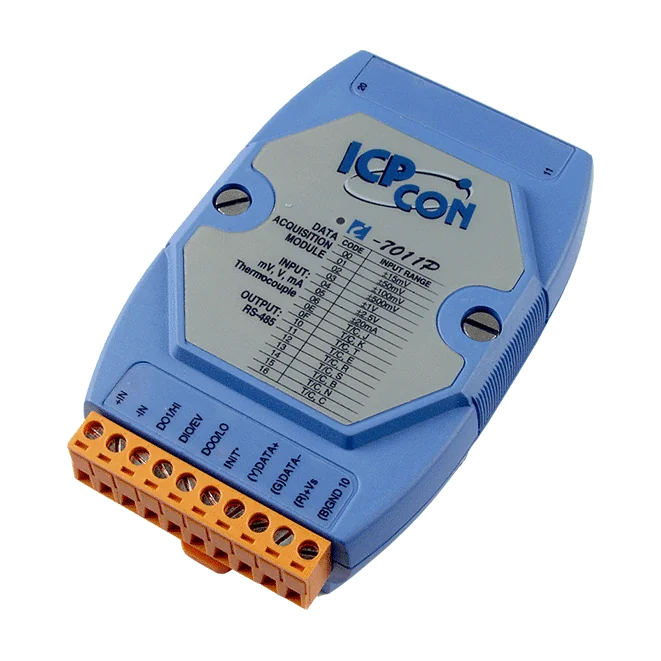

I-7011P Termoelement-inngangsmodul, 1-kanals analoginngang, DCON RS-485
1-kanals termoelement-inngangsmodul for I-7011P CR, med spennings- og strøminnganger, 16-bits oppløsning, deteksjon av åpent termoelement og DCON over RS-485.
- Enkel differensiell analoginngang for spennings-, strøm- og termoelementsignaler
- Termoelementtyper J, K, T, E, R, S, B, N, C, L og M
- 16-bits oppløsning med ±0,1 % av FSR nøyaktighet
- Deteksjon av åpent termoelement
- 50 Hz hendelsesteller på den digitale inngangen
- To åpen-kollektor digitale utganger som kan brukes som høy/lav-alarm
2 179,95 kr per stk.
| 1-9 stk. | 2 179,95 kr | |
|---|---|---|
| 10-30 stk. | 2 117,96 kr | −3 % |
| 31+ stk. | 2 076,63 kr | −5 % |
Produktinformasjon "I-7011P Termoelement-inngangsmodul, 1-kanals analoginngang, DCON RS-485"
The I-7011P CR er et 1-kanals termoelement-inngangsmodul for fjernstyrt I/O-serien I-7000, som kommuniserer over RS-485 med DCON-protokollen. Analoginngangen tar imot spennings-, strøm- og termoelementsignaler, og denne varianten legger til støtte for termoelementtypene L og M i tillegg til standardområdet, noe som gjør den egnet for sensortyper som grunnmodellen I-7011 ikke dekker.
I tillegg til analoginngangen har modulen en digital inngang som fungerer som en 50 Hz hendelsesteller, og to åpen-kollektor digitale utganger som kan konfigureres som høy/lav-alarm. Deteksjon av åpent termoelement hjelper til med å identifisere ødelagt sensorkabling.
Viktige elektriske og mekaniske data for systemdesign:
- 3000 VDC isolasjon internt i modulen
- Strømforsyning på +10 ~ +30 VDC med beskyttelse mot omvendt polaritet
- Montering på DIN-skinne, 72 x 123 x 35 mm
- Driftstemperatur på -25 ~ +75 °C
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spenning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Inngangsimpedans | > 400 kΩ |
| Felles spenningsbeskyttelse | ±5 VDC |
| Overspenningsbeskyttelse | ±5 VDC |
| Deteksjon av åpen ledning | Kun for termoelement |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 0.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
