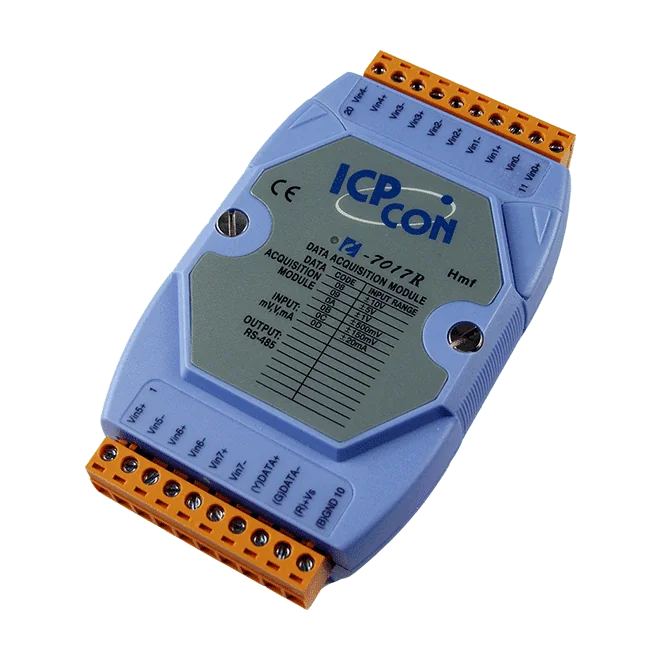

I-7017R 8-kanals analoginngangsmodul med høyspenningsbeskyttelse, DCON
8-kanals RS-485 analoginngangsmodul for spennings- og strømsignaler, med 16 bit oppløsning, 240 Vrms overspenningsbeskyttelse og valgbar hurtig- eller normalsamplingsmodus.
- 8 differensielle analoginnganger, 16 bit oppløsning
- Spennings- og strøminnganger: ±150 mV til ±10 V, ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA (ekstern 125 Ω motstand kreves for 4 ~ 20 mA)
- Høy overspenningsbeskyttelse opptil 240 Vrms og fellesspenningsbeskyttelse på ±200 VDC
- Justerbar samplingshastighet: 10 Hz normalmodus eller 60 Hz hurtigmodus
- Individuell kanalkonfigurasjon og deteksjon av åpen ledning for 4 ~ 20 mA
- 1 x RS-485-port, 1200 ~ 115200 bps, DCON-protokoll
2 345,25 kr per stk.
| 1-9 stk. | 2 345,25 kr | |
|---|---|---|
| 10-30 stk. | 2 272,93 kr | −3 % |
| 31+ stk. | 2 221,27 kr | −5 % |
Produktinformasjon "I-7017R 8-kanals analoginngangsmodul med høyspenningsbeskyttelse, DCON"
The I-7017R CR er en analoginngangsmodul med 8 kanaler for RS-485-nettverk som bruker DCON-protokollen. Den tar imot både spennings- og strømsignaler og er bygget for å tåle feil som ville skadet standardinnganger, med overspenningsbeskyttelse opptil 240 Vrms og fellesspenningsbeskyttelse på ±200 VDC.
Hver kanal har 16 bit oppløsning og differensielle innganger. Ingeniører kan velge mellom normalmodus med 10 Hz og ±0,1 % av FSR i nøyaktighet, og hurtigmodus med 60 Hz og ±0,5 % av FSR i nøyaktighet, avhengig av om målepresisjon eller oppdateringshastighet er viktigst. Individuell kanalkonfigurasjon og deteksjon av åpen ledning for 4 ~ 20 mA finnes på denne modellen.
- Egnet for bygnings-, fabrikk- og maskinautomasjon, fjernvedlikehold og -diagnose, og testutstyr.
- Støtter 3000 VDC isolasjon internt i modulen og ±4 kV ESD-beskyttelse på hver terminal.
- Forsynes fra +10 ~ +30 VDC med beskyttelse mot feil polaritet, og monteres på DIN-skinne.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Blue cover |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 8 differensielle |
| Type | Spenning/strøm |
| Område | I-7017R(-G): ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (krever en valgfri ekstern 125 Ω motstand) I-7017R-A5: ±50 V, ±150 V |
| Oppløsning | 16-bit |
| Nøyaktighet | Normalmodus: ±0,1 % av FSR Raskmodus: ±0,5 % av FSR |
| Samplingshastighet | I-7017R(-G): Normalmodus: 10 Hz / Hurtigmodus: 60 Hz I-7017R-A5: Normalmodus: 10 Hz / Hurtigmodus: 50 Hz |
| Inngangsimpedans | Spenning: I-7017R(-G): 2 MΩ I-7017R-A5: 290 kΩ |
| Felles spenningsbeskyttelse | ±200 VDC |
| Overspenningsbeskyttelse | I-7017R(-G): 240 Vrms I-7017R-A5: ±200 VDC |
| Individuell kanalkonfigurasjon | Ja, kun for I-7017R(-G) |
| Deteksjon av åpen ledning | 4 ~ 20 mA, kun for I-7017R(-G) |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7017R(-G): 1.3 W I-7017R-A5: 1.6 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
