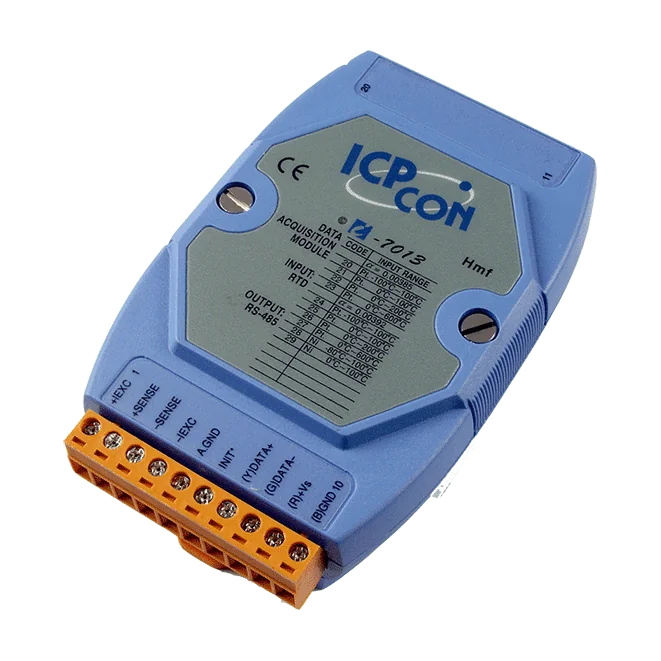

I-7013 1-ch RTD-inngangsmodul, DCON-protokoll, Pt100/Pt1000/Ni120
1-kanals RTD-inngangsmodul for Pt100-, Pt1000- og Ni120-sensorer, med 2/3/4-leder-tilkoblinger, deteksjon av åpen krets og RS-485 DCON-kommunikasjon.
- Enkel RTD-inngang for Pt100-, Pt1000- og Ni120-sensorer
- 2/3/4-leder RTD-tilkoblinger med deteksjon av åpen krets
- Ledermotstandskompensasjon for 3- og 4-leder-tilkoblinger
- 16-bits oppløsning, ±0,05 % av FSR nøyaktighet, 10 Hz samplingsfrekvens
- 3000 VDC isolasjon mellom kretsene i modulen
- RS-485-port med DCON-protokoll, 1200 ~ 115200 bps
2 055,97 kr per stk.
| 1-9 stk. | 2 055,97 kr | |
|---|---|---|
| 10-30 stk. | 1 993,98 kr | −3 % |
| 31+ stk. | 1 952,65 kr | −5 % |
Produktinformasjon "I-7013 1-ch RTD-inngangsmodul, DCON-protokoll, Pt100/Pt1000/Ni120"
Den I-7013 CR er en enkanals RTD-inngangsmodul for direkte temperaturmåling fra Pt100-, Pt1000- og Ni120-sensorer. Den støtter tilkobling av sensorer med 2, 3 og 4 ledere, og ledermotstandskompensasjon er tilgjengelig for 3- og 4-leder-tilkoblinger, noe som bidrar til å holde målefeil fra kabelmotstand under kontroll.
Hver kanal har 16-bits oppløsning, ±0,05 % av FSR nøyaktighet og 10 Hz samplingsfrekvens. Deteksjon av åpen krets melder fra om brutte sensortilkoblinger, og modulen gir 3000 VDC isolasjon mellom kretsene i modulen.
Kommunikasjon skjer via én RS-485-port med DCON-protokoll, med baudrater fra 1200 til 115200 bps og valgbare dataformater. Modulen er beregnet for montering på DIN-skinne og drives fra +10 til +30 VDC innenfor et driftsområde på -25 til +75 °C.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120 |
| Motstandsmåling | 3,2 kΩ maks. |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Samplingshastighet | 10 Hz |
| Overspenningsbeskyttelse | ±5 VDC |
| Deteksjon av åpen ledning | Ja |
| 3-leder RTD-ledermotstandseliminering | Ja |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 0.7 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
