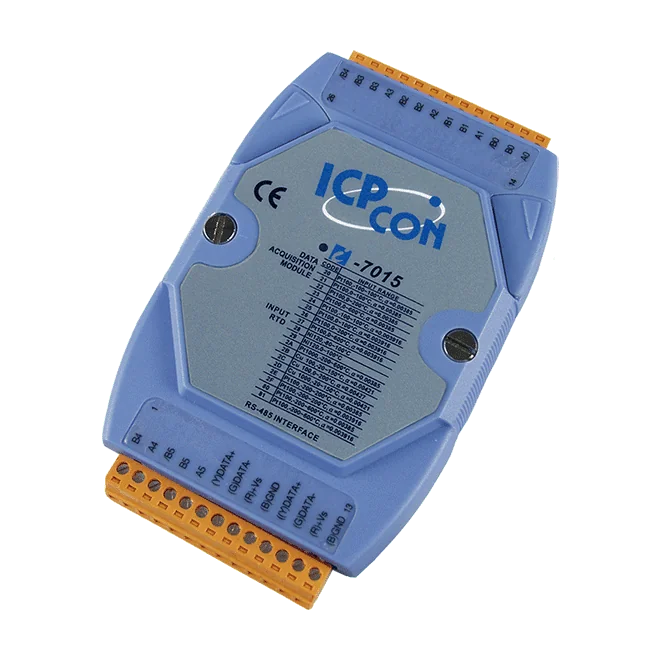

I-7015 6-kanals RTD-inngangsmodul, DCON-protokoll, 16-bit
Seks-kanals RTD-inngangsmodul for Pt100, Pt1000 og andre RTD-sensorer, med 16-bits oppløsning, deteksjon av åpen ledning og RS-485 DCON-kommunikasjon.
- Seks RTD-inngangskanaler med individuell kanalkonfigurasjon
- Støtter Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-sensorer
- 16-bits oppløsning med ±0,05 % av FSR nøyaktighet
- Deteksjon av åpen ledning på RTD-innganger
- RS-485-port med DCON-protokoll, 1200 til 115200 bps
- Innebygd dobbel watchdog og 3000 VDC isolasjon internt i modulen
3 047,79 kr per stk.
| 1-9 stk. | 3 047,79 kr | |
|---|---|---|
| 10-30 stk. | 2 954,81 kr | −3 % |
| 31+ stk. | 2 892,82 kr | −5 % |
Produktinformasjon "I-7015 6-kanals RTD-inngangsmodul, DCON-protokoll, 16-bit"
I-7015 CR er en seks-kanals RTD-inngangsmodul for temperaturmåling med motstandstemperaturfølere. Hver kanal kan settes opp for en egen sensortype, slik at én modul kan betjene et blandet sett av måle punkter på samme RS-485-buss.
Måling og diagnostikk: Kanalene konfigureres individuelt og støtter Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-sensorer, med motstandsmåling opp til 3,2 kΩ. Den 16-bits omformeren gir en nøyaktighet på ±0,05 % av FSR ved en samlet samplingshastighet på 12 Hz. Deteksjon av åpen ledning bidrar til å identifisere brutte sensorledninger under drift.
Installasjon og kommunikasjon: Modulen kommuniserer over én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Den har 3000 VDC isolasjon internt i modulen, ±4 kV ESD-kontaktbeskyttelse og en innebygd dobbel watchdog. Den monteres på DIN-skinne og forsynes fra +10 til +30 VDC med et forbruk på 1,1 W. Denne versjonen med blått deksel (CR) er RoHS-kompatibel bestillingskode.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | RTD Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 6 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 6 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Motstandsmåling | 3,2 kΩ maks. |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Samplingshastighet | 12 Hz (totalt) |
| Overspenningsbeskyttelse | 120 VDC |
| Individuell kanalkonfigurasjon | Ja |
| Deteksjon av åpen ledning | Ja |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.1 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
