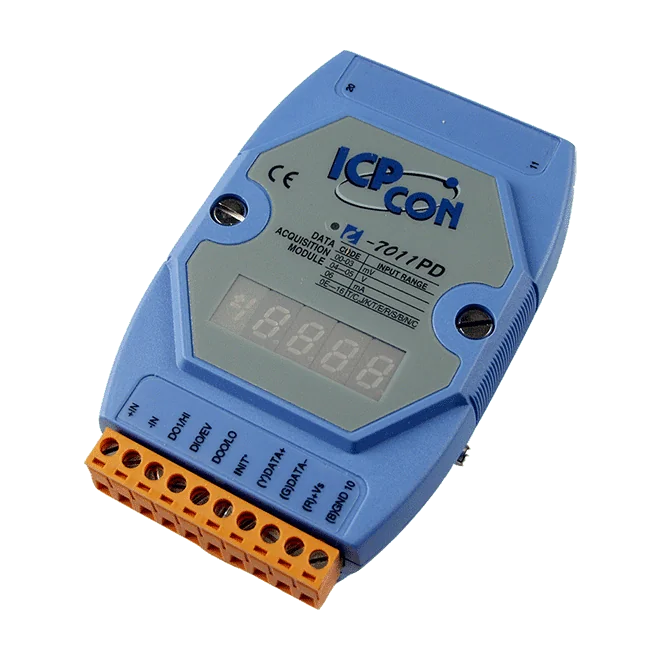

I-7011PD 1-ch termoelementinngangsmodul med LED-skjerm, DCON
RS-485 DCON I/O-modul med 16-bit analog inngang for termoelement-, spennings- eller strømsignaler, 5-sifret LED-skjerm, digital inngangsteller og to alarmutganger.
- 1 differensiell analog inngang for termoelement (J, K, T, E, R, S, B, N, C, L, M), spenning eller strøm
- 16-bit oppløsning med ±0,1 % av FSR nøyaktighet og deteksjon av åpen krets for termoelementinnganger
- 1 digital inngang (tørr kontakt) som fungerer som 50 Hz hendelsesteller
- 2 digitale open-collector sink-utganger for høy/lav-alarm, 30 mA per kanal
- 5-sifret 7-segments LED-skjerm pluss LED for strøm og kommunikasjon
- RS-485-port med DCON-protokoll ved 1200 ~ 115200 bps
2 479,56 kr per stk.
| 1-9 stk. | 2 479,56 kr | |
|---|---|---|
| 10-30 stk. | 2 407,24 kr | −3 % |
| 31+ stk. | 2 355,58 kr | −5 % |
Produktinformasjon "I-7011PD 1-ch termoelementinngangsmodul med LED-skjerm, DCON"
I-7011PD CR er en fjern-I/O-modul fra I-7000-serien som gir én differensiell analog inngang, ett digitalt inngang og to digitale utganger over et RS-485 DCON-nettverk. Den analoge inngangen tar imot termoelement-, spennings- eller strømsignaler, slik at én modul kan dekke flere sensortyper innen bygnings-, fabrikk- og maskinautomasjon.
«P»-varianten legger til støtte for termoelementtypene L og M i tillegg til J, K, T, E, R, S, B, N og C. Deteksjon av åpen termoelementkrets finnes på den analoge inngangen. Den digitale inngangen fungerer som en 50 Hz hendelsesteller, og de to åpne kollektor-utgangene kan brukes som høy/lav-alarmer med programmerbare verdier ved oppstart og sikre verdier. Strøminngang krever en valgfri ekstern 125 Ω motstand.
En 5-sifret 7-segments LED-skjerm og en LED for strøm og kommunikasjon gir lokal statusoversikt med et blikk. Modulen har 3000 VDC isolasjon mellom kretsene, innebygd dobbel watchdog og et DIN-skinnehus på 72 x 123 x 35 mm. Den drives fra +10 ~ +30 VDC over temperaturområdet -25 ~ +75 °C.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spenning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,1 % av FSR |
| Samplingshastighet | 10 Hz (totalt) |
| Inngangsimpedans | > 400 kΩ |
| Felles spenningsbeskyttelse | ±5 VDC |
| Overspenningsbeskyttelse | ±5 VDC |
| Deteksjon av åpen ledning | Kun for termoelement |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
