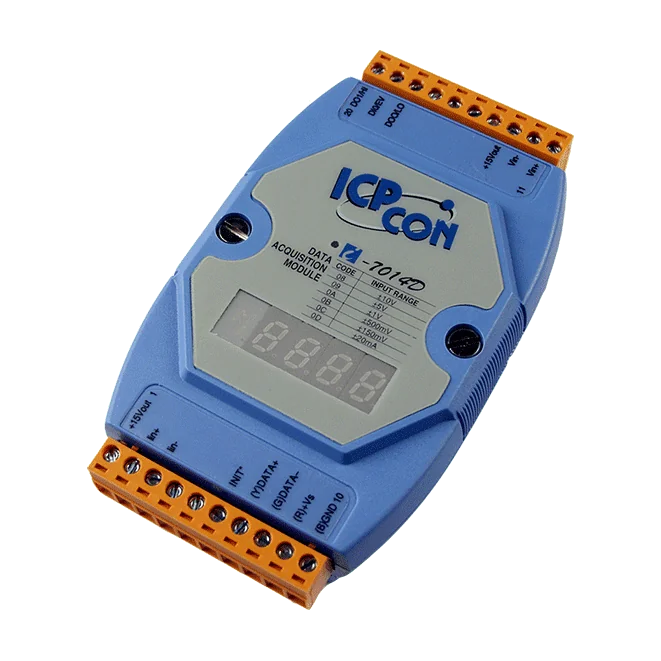

I-7014D 1-ch transmittermodul med LED-display, DCON-protokoll
Analog inngangsmodul med én kanal for spennings-, strøm- og transmittersignaler, med 16-bits oppløsning, en 50 Hz hendelsesteller og to åpen-kollektor alarmutganger over RS-485 DCON.
- Spennings-, strøm- og transmitterinnganger: ±150 mV til ±10 V og ±20 mA
- 16-bits oppløsning med ±0,05 % av FSR nøyaktighet ved 10 Hz sampling
- Isolert ±15 VDC, 30 mA sløyfeforsyning for transmitterinnganger
- 50 Hz hendelsesteller på én digital inngang, opptil 65535 tellinger
- To åpen-kollektor-utganger for høy-/lavalarm, 30 mA per kanal
- Innebygd dobbel watchdog: modul og kommunikasjon (programmerbar)
2 613,87 kr per stk.
| 1-9 stk. | 2 613,87 kr | |
|---|---|---|
| 10-30 stk. | 2 531,22 kr | −3 % |
| 31+ stk. | 2 479,56 kr | −5 % |
Produktinformasjon "I-7014D 1-ch transmittermodul med LED-display, DCON-protokoll"
Den I-7014D CR passer ingeniører som trenger én analog inngang for spenning, strøm eller transmittersignaler, samt en digital teller og alarmutganger, på en enkelt RS-485 DCON-node. 16-bits inngangen støtter områder fra ±150 mV til ±10 V og ±20 mA, og modulen gir en isolert ±15 VDC, 30 mA sløyfeforsyning for å drive en totrådstransmitter.
En 5-sifret 7-segment LED-display og en indikator for strøm og kommunikasjon gir lokal oversikt over modulen. Den ene digitale inngangen fungerer som en 50 Hz hendelsesteller med tellinger opp til 65535, mens de to åpen-kollektor-utgangene kan settes som høy- eller lavalarm med programmerbare oppstartsverdier og sikre verdier.
- Dobbel programmerbar watchdog for modul og kommunikasjon
- 3000 VDC isolasjon innad i modulen
- DIN-skinnemontering, driftsområde -25 ~ +75 °C
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnostikk
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Remote I/O module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Samplingshastighet | 10 Hz |
| Inngangsimpedans | Spenning: 30 kΩ Strøm: 125 Ω |
| Overspenningsbeskyttelse | ±15 VDC |
| Isolert sløyfestrøm | ±15 VDC, 30 mA |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
