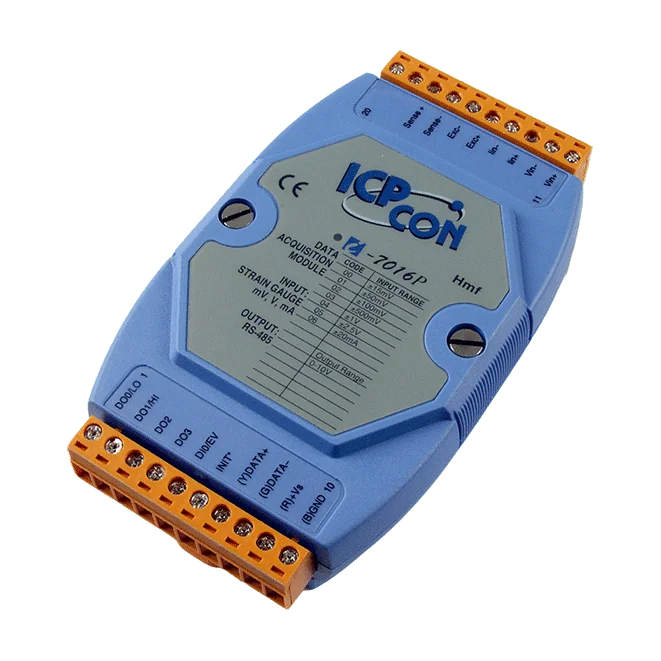

I-7016P 6-wire tøyningsmålerinngangsmodul, DCON, RS-485
DIN-skinnemontert RS-485 tøyningsmålerinngangsmodul med 16-bit oppløsning, 6-leder sensing for lange kabelstrekk, lineær konvertering for veiing, og 1 digital inngang og 4 digitale utganger.
- 6-leder tøyningsmålerinngang med følgeledere for kompensasjon av kabelens spenningsfall
- 16-bit oppløsning med ±0,05 % av FSR nøyaktighet
- Lineær konverteringsfunksjon for å omgjøre avlesninger til vekt ved hjelp av brukerdefinerte tabeller
- 0 ~ +10 V eksitasjonsspenningsutgang, opptil 40 mA
- 1 digital inngang konfigurerbar som generell inngang eller 50 Hz hendelsesteller
- 4 open-collector digitale utganger med programmerbare verdier ved oppstart og sikre verdier
2 923,81 kr per stk.
| 1-9 stk. | 2 923,81 kr | |
|---|---|---|
| 10-30 stk. | 2 830,83 kr | −3 % |
| 31+ stk. | 2 779,17 kr | −5 % |
Produktinformasjon "I-7016P 6-wire tøyningsmålerinngangsmodul, DCON, RS-485"
I-7016P CR konverterer signaler fra fullbro-tøyningsmålere og lastceller til målinger på et RS-485 DCON-nettverk. Den 6-leder tilkoblingen legger til to følgeledere som måler eksitasjonsspenningen ved sensoren, slik at modulen kan oppdage og kompensere for spenningsfall langs kabelen. Dette gjør den til et egnet valg der sensoren står mer enn 10 meter fra styringen.
Utover rå datainnsamling støtter modulen brukerdefinerte lineære konverteringstabeller, som konverterer målt verdi direkte til vekt. Den har også en 0 til +10 V eksitasjonsutgang, én digital inngang som kan brukes som generell inngang eller som 50 Hz hendelsesteller, og fire digitale open-collector-utganger som kan settes til generell bruk eller høy/lav-alarmfunksjoner.
Denne varianten har blått deksel og mangler lokal LED-skjerm. Velg I-7016PD hvis det kreves en skjerm på modulen, eller 4-leder I-7016-serien for kortere strekk der kabelkompensasjon ikke er nødvendig.
Bruksområder
- Kraftmåling med tøyningsmålere og lastceller
- Veiesystemer som bruker lineære konverteringstabeller
- Tøyningsmåling over lange avstander
- Høypresisjonsmåling i industrielle miljøer
- Alarmsignalering via digitale høy/lav-utganger
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Strain gauge input module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 4 |
| Analog inputs: | 1 |
| Analog outputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7016D, I-7016PD) |
| Isolasjon | |
| Isolasjon innen modul | I-7016(D): 1500 VDC I-7016P(D): 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme ±8 kV luft for tilfeldig punkt |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 4 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +50 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| Tøymåler, lastcelleinngang | |
| Kanaler | I-7016(D): 2 I-7016P(D): 1 |
| Type | Fullbro tøyningsmåler Spenning Strøm |
| Område | Spenning: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V og ±2,5 V Strøm: ±20 mA |
| Kabling | I-7016(D): 4-leder I-7016P(D): 6-leder |
| Nøyaktighet | ±0,05 % av FSR |
| Oppløsning | 16-bit |
| Samplingshastighet | I-7016(D): 1-kanalsmodus: 10 Hz 2-kanalsmodus: 2 Hz (totalt) I-7016P(D): 10 Hz |
| Impedans | 20 MΩ |
| Måling over lang avstand | Ja, kun for I-7016P(D) |
| Overspenningsbeskyttelse | ±5 VDC |
| Eksitasjonsspenningsutgang | |
| Kanaler | 1 |
| Område | 0 ~ +10 V |
| Oppløsning | 16-bit |
| Nøyaktighet | ±0,05 % av FSR |
| Maks. laststrøm | 40 mA |
| Verdi ved oppstart | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7016: 2.4 W I-7016D: 3.0 W I-7016P(D): 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
