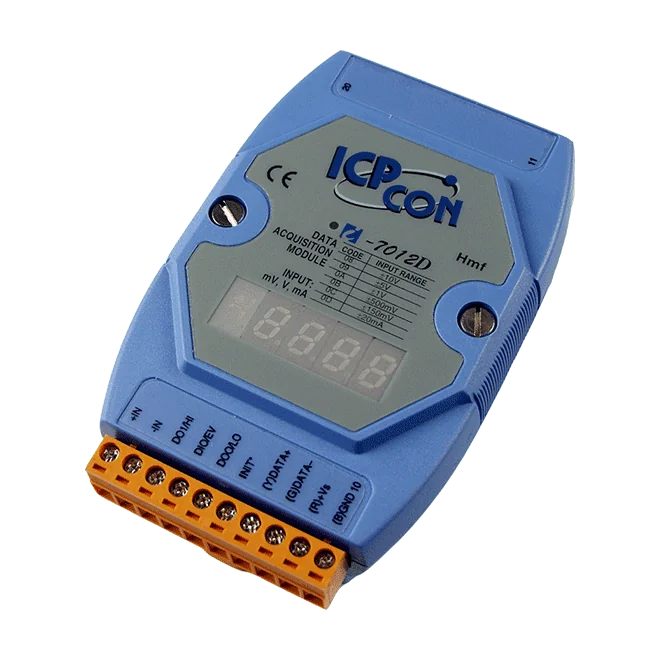

I-7012D CR 1-kan. analoginngangsmodul med LED-display, DCON over RS-485
1-kanals differensiell analog inngangsmodul med 16-biters oppløsning, 5-sifret LED-display og RS-485 DCON-grensesnitt for spennings- og strømmåling med 3000 VDC isolasjon.
- Én differensiell analog inngang for spenning (±150 mV til ±10 V) og strøm (±20 mA med ekstern 125 Ω motstand)
- 16-biters oppløsning med nøyaktighet på ±0,05 % av FSR i normalmodus ved 10 Hz sampling
- 5-sifret, 7-segments LED-display for lokal avlesning
- 50 Hz hendelsesteller på den digitale inngangen (maks. 65535 tellinger)
- To digitale utganger med åpen kollektor (sink), 30 mA per kanal, for høy/lav-alarmer
- RS-485-grensesnitt med DCON-protokoll, 1200 ~ 115200 bps, dataformat (N, 8, 1)
2 448,57 kr per stk.
| 1-9 stk. | 2 448,57 kr | |
|---|---|---|
| 10-30 stk. | 2 376,25 kr | −3 % |
| 31+ stk. | 2 324,59 kr | −5 % |
Produktinformasjon "I-7012D CR 1-kan. analoginngangsmodul med LED-display, DCON over RS-485"
The I-7012D CR er en analog inngangsmodul for DIN-skinne som måler spennings- og strømsignaler og sender resultatene til en vert over RS-485 med DCON-protokollen. Den passer for ingeniører som trenger én differensiell inngang med 16-biters oppløsning, lokal avlesning og enkle alarmutganger innenfor et I-7000 fjern-I/O-system.
Modulen har én differensiell analog inngang med flere spenningsområder fra ±150 mV til ±10 V, i tillegg til et strømområde på ±20 mA som krever en valgfri ekstern 125 Ω motstand. Sampling i normalmodus skjer med 10 Hz og nøyaktighet på ±0,05 % av FSR. Den ene digitale inngangen kan brukes som en hendelsesteller på 50 Hz, og to digitale utganger med åpen kollektor støtter høy/lav-alarmfunksjoner.
D-versjonen legger til en 5-sifret 7-segments LED-display for lokal indikering. Isolasjonen internt i modulen er på 3000 VDC, og enheten drives fra +10 ~ +30 VDC med beskyttelse mot omvendt polaritet, innenfor et driftsområde på -25 ~ +75 °C.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnostikk
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7012FD, I-7012D) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | I-7012F(D) Normalmodus: ±0,05 % av FSR Raskmodus: ±0,25 % av FSR I-7012(D) Normalmodus: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalmodus: 10 Hz Raskmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±100 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
