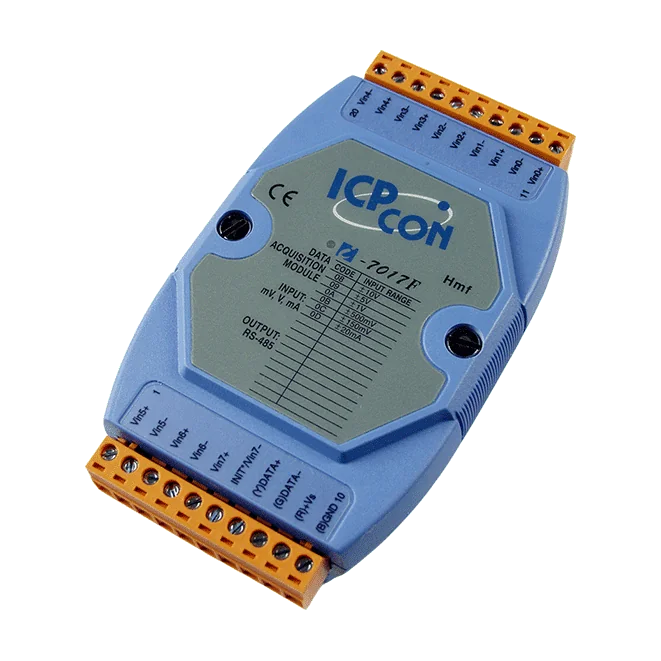

I-7017F 8-kanals analog inngangsmodul, rask sampling, DCON RS-485
16-bits RS-485 analogt inngangsmodul med 8 differensielle eller 6 differensielle pluss 2 enkeltendede kanaler, spennings- og strøminnganger og en rask samplingsmodus på 60 Hz.
- Rask samplingsmodus på 60 Hz, valgbar mot normal modus på 10 Hz
- 16-bits oppløsning med spennings- og strøminngangsområder
- 8 differensielle, eller 6 differensielle pluss 2 enkeltendede kanaler, satt med jumper
- Brudddeteksjon for ledning på 4 ~ 20 mA-innganger
- 3000 VDC isolasjon mellom modulens kretser og ±120 VDC overspenningsbeskyttelse
- Innebygd dobbel vakthund for modul og kommunikasjon
2 231,60 kr per stk.
| 1-9 stk. | 2 231,60 kr | |
|---|---|---|
| 10-30 stk. | 2 169,62 kr | −3 % |
| 31+ stk. | 2 128,29 kr | −5 % |
Produktinformasjon "I-7017F 8-kanals analog inngangsmodul, rask sampling, DCON RS-485"
I-7017F CR er et analogt inngangsmodul med 8 kanaler for RS-485-nettverk som bruker DCON-protokollen. Kanalene kan konfigureres som åtte differensielle innganger eller som seks differensielle og to enkeltendede innganger, valgt med en jumper. Både spennings- og strømsignaler godtas, med 16-bits oppløsning på alle kanaler.
Versjonen med rask sampling lar ingeniøren velge mellom en rask modus på 60 Hz og en normal modus på 10 Hz, der man bytter nøyaktighet mot oppdateringshastighet. Strøminnganger krever en valgfri ekstern 125 Ω-motstand, og brudddeteksjon for ledning er tilgjengelig for 4 ~ 20 mA-signaler. Innebygde doble vakthundfunksjoner og 3000 VDC isolasjon mellom modulens kretser gir pålitelig drift i automasjons- og overvåkingsinstallasjoner.
Varianten med blått deksel leveres med RoHS-kompatibel konfigurasjon. DIN-skinnemontering, strømforsyning på 10 ~ +30 VDC og driftsområde på -25 ~ +75 °C passer til styreskap i bygnings-, fabrikk- og maskinautomasjon, samt til fjerndiagnose og testutstyr.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 6 differensielle og 2 enkeltendede, eller 8 differensielle |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V Strøm: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | Normalmodus: ±0,1 % av FSR Raskmodus: ±0,5 % av FSR (kun for I-7017F) |
| Samplingshastighet | Normalmodus: 10 Hz Raskmodus: 60 Hz (kun for I-7017F) |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±15 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
