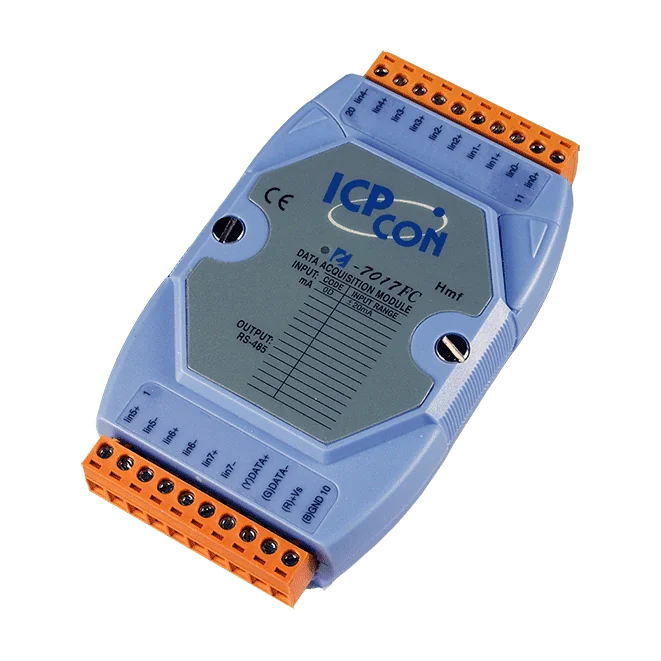

I-7017FC 8-kanals strøminngangsmodul med rask sampling, DCON RS-485
Differensiell strøminngangsmodul med 8 kanaler, 16-bit oppløsning, valgbar rask (60 Hz) eller normal (10 Hz) sampling og RS-485 DCON-grensesnitt for 4 ~ 20 mA og andre strømsignaler.
- 8 differensielle strøminngangskanaler med ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA områder
- Innebygd 125 Ω motstand for direkte strømmåling
- Justerbar sampling: Fast-modus 60 Hz (±0,5 % av FSR) eller Normal-modus 10 Hz (±0,1 % av FSR)
- Åpen ledningsdeteksjon for 4 ~ 20 mA-innganger
- 16-bit oppløsning
- 3000 VDC isolasjon internt i modulen og ±4 kV ESD-kontaktbeskyttelse per klemme
2 252,27 kr per stk.
| 1-9 stk. | 2 252,27 kr | |
|---|---|---|
| 10-30 stk. | 2 190,28 kr | −3 % |
| 31+ stk. | 2 138,62 kr | −5 % |
Produktinformasjon "I-7017FC 8-kanals strøminngangsmodul med rask sampling, DCON RS-485"
Den I-7017FC CR er en strøminngangsmodul med 8 kanaler for ingeniører som trenger å lese prosesstrømmer over RS-485. Den innebygde 125 Ω inngangsmotstanden gjør det mulig å måle strøm direkte uten eksterne shunter, noe som gjør kabling og idriftsetting enkel.
Denne versjonen med rask sampling lar deg velge mellom Fast-modus på 60 Hz med ±0,5 % av FSR nøyaktighet og Normal-modus på 10 Hz med ±0,1 % av FSR nøyaktighet. Åpen ledningsdeteksjon er tilgjengelig for 4 ~ 20 mA-innganger, og modulen har 3000 VDC isolasjon internt i modulen samt ±4 kV kontakt-ESD-beskyttelse på hver klemme.
Kommunikasjonen håndteres via én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Modulen er designet for DIN-skinnemontering og egner seg for bygnings-, fabrikk- og maskinautomatisering, samt for fjerndiagnose og vedlikehold og testutstyr.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Analog inputs: | 8 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 8 differensielle |
| Type | Strøm |
| Område | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Oppløsning | 16-bit |
| Nøyaktighet | Normalmodus: ±0,1 % av FSR Raskmodus: ±0,5 % av FSR (kun for I-7017FC) |
| Samplingshastighet | Normalmodus: 10 Hz Raskmodus: 60 Hz (kun for I-7017FC) |
| Inngangsimpedans | Strøm: 125 Ω |
| Felles spenningsbeskyttelse | ±15 VDC |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC |
| Deteksjon av åpen ledning | Kun for 4 ~ 20 mA |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
