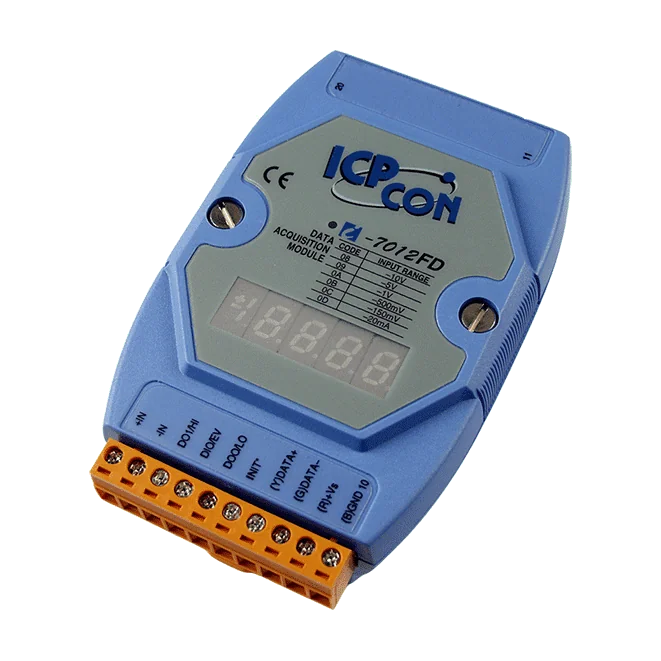

I-7012FD 1-kanals analog inngangsmodul med LED-display, DCON, rask sampling
16-bit spennings- og strøminngangsmodul med 100 Hz hurtigmodus for sampling, 5-sifret LED-display og DCON-protokoll over RS-485, for fjernovervåking og alarmoppgaver.
- Enkel differensiell analog inngang for spenning (±150 mV til ±10 V) og strøm (±20 mA med ekstern 125 Ω motstand)
- 16-bit oppløsning med valgbar normalmodus på 10 Hz og hurtigmodus på 100 Hz sampling
- 5-sifret 7-segments LED-display for lokale målinger
- Én digital inngang som kan brukes som hendelsesteller på 50 Hz (maks. 65535 tellinger)
- To digitale utganger med åpen kollektor for høy/lav alarm, med programmerbare verdier ved oppstart og sikre verdier
- 1 x RS-485-port, 1200 ~ 115200 bps, DCON-protokoll
2 500,22 kr per stk.
| 1-9 stk. | 2 500,22 kr | |
|---|---|---|
| 10-30 stk. | 2 427,90 kr | −3 % |
| 31+ stk. | 2 376,25 kr | −5 % |
Produktinformasjon "I-7012FD 1-kanals analog inngangsmodul med LED-display, DCON, rask sampling"
I-7012FD CR er en enkanals analog inngangsmodul fra I-7000-serien for RS-485. Den tar imot differensielle spenningssignaler fra ±150 mV til ±10 V og strømsignaler på ±20 mA, som krever en valgfri ekstern 125 Ω motstand. Konverteringen er 16-bit, og modulen rapporterer målingene over DCON på en RS-485-port.
Denne varianten med rask sampling lar deg velge mellom normalmodus på 10 Hz og hurtigmodus på 100 Hz, slik at innsamlingshastigheten kan tilpasses prosessen som overvåkes. Hurtigmodus er spesifisert til ±0,25 % av FSR, mens normalmodus er ±0,05 % av FSR. Et 5-sifret 7-segments LED-display viser målinger lokalt, noe som er nyttig under idriftsettelse og feilsøking.
I tillegg til den analoge kanalen har modulen én digital inngang som kan brukes som hendelsesteller på 50 Hz, og to digitale utganger med åpen kollektor som kan settes opp for høy- og lavalarm. Innebygd dobbel watchdog-timer og 3000 VDC isolasjon innad i modulen støtter pålitelig drift i automatiseringsskap.
Bruksområder
- Bygningsautomasjon
- Fabrikkautomasjon
- Maskinautomasjon
- Fjernvedlikehold
- Fjerndiagnose
- Testutstyr
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 x RS-485 |
| Product type: | Analog Input Module |
| Protokoll: | DCON |
| Interface: | RS-485 |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikasjon (programmerbar) |
| Skjerm | |
| Type | 5-sifret 7-segment LED-display (Kun for I-7012FD, I-7012D) |
| Isolasjon | |
| Isolasjon innen modul | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV for strømlinje |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver klemme |
| Overspenning (IEC 61000-4-5) | ±0,5 kV for strømlinje |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 1 differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (krever en valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 16-bit |
| Nøyaktighet | I-7012F(D) Normalmodus: ±0,05 % av FSR Raskmodus: ±0,25 % av FSR I-7012(D) Normalmodus: ±0,05 % av FSR |
| Samplingshastighet | I-7012F(D) Normalmodus: 10 Hz Raskmodus: 100 Hz I-7012(D) Normalmodus: 10 Hz |
| Inngangsimpedans | 20 MΩ |
| Felles spenningsbeskyttelse | ±100 VDC |
| Overspenningsbeskyttelse | ±120 VDC |
| Digital inngang/teller | |
| Kanaler | 1 |
| Type | Tørr kontakt |
| Sink/Source (NPN/PNP) | Source |
| PÅ-spenningsnivå | Nær GND |
| AV-spenningsnivå | Åpen |
| Maks. antall telling | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Inngangsimpedans | 3 kΩ |
| Overspenningsbeskyttelse | ±30 VDC |
| Digital utgang | |
| Kanaler | 2 |
| Type | Åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Verdi ved oppstart | Programmerbar |
| Sikker verdi | Programmerbar |
| COM-porter | |
| Porter | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokoll | DCON |
| Strøm | |
| Beskyttelse mot omvendt polaritet | Ja |
| Inngangsområde | +10 ~ +30 VDC |
| Forbruk | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 95 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
