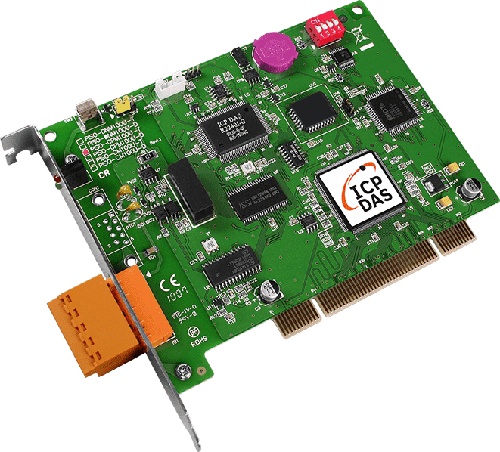

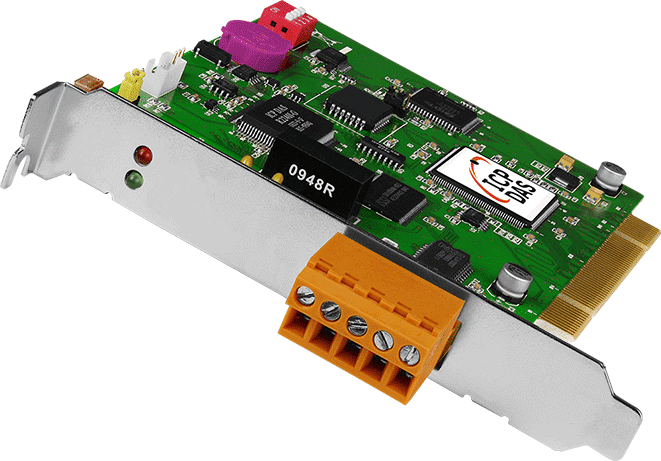

PISO-CPM100U-T CANopen-master universal PCI-kort, 1 port
Intelligent CANopen-master med én port for universale PCI-spor, med støtte for CiA 301 v4.02, fastvare på kortet og 5-pinners skrueklemmekontakt. Egnet for CANopen-bevegelseskontrollapplikasjoner.
- Én CANopen-masterport med støtte for CiA 301 v4.02 og node-ID-er fra 1 til 127
- Mikrokontroller på kortet kjører CANopen-fastvare, slik at kritiske prosesser håndteres på kortet
- Node Guarding- og Heartbeat Consumer-protokoller, med hendelsesutløsere for EMCY-, Node Guarding- og Heartbeat-hendelser
- Hendelsesutløste, fjernforespurte, sykliske og asykliske SYNC PDO-moduser med dynamisk PDO-mapping
- PDO-utdata på én byte og segmentert SDO-protokoll for fleksibel datahåndtering
- Nettverksskanning, master listen-modus, støtte for EDS-filer og multi-master-arkitektur
4 576,85 kr per stk.
| 1-9 stk. | 4 576,85 kr | |
|---|---|---|
| 10-30 stk. | 4 442,55 kr | −3 % |
| 31+ stk. | 4 349,56 kr | −5 % |
Produktinformasjon "PISO-CPM100U-T CANopen-master universal PCI-kort, 1 port"
PISO-CPM100U-T CR er et aktivt CANopen-mastkort for PCI-utstyrte vertsdatamaskiner, som gir ingeniører én CAN-kanal med egen prosessering. NXP SJA1000T-kontrolleren og 82C250-transceiveren håndterer busarbitrering og feildeteksjon, mens en 16-bits mikrokontroller på kortet, som kjører et sanntidsoperativsystem, styrer meldingshåndteringen. Tidskritiske CANopen-oppgaver kan dermed kjøres på selve kortet i stedet for på vertsmaskinen.
Vertsapplikasjoner kommuniserer med kortet via CANopen-biblioteket og minneadressering, og kortet støtter standard CANopen-nettverksfunksjoner, inkludert nettverksskanning, master listen-modus, node guarding og heartbeat-overvåking, PDO- og SDO-kommunikasjon samt multi-master-arkitekturer. Kortet støtter også CANopen Motion Library, som følger CiA-402-spesifikasjonen for posisjons-, hastighets-, moment- og synkronisert styring.
Bestillingskoden CR angir skrueklemmeversjonen med 5 poler, universalversjonen for PCI, med innebygd 120 Ω-termineringsmotstand, baudrate-område fra 10 k til 1 M og 3000 VDC isolasjon på DC-til-DC-siden. Driftstemperaturen er spesifisert til 0 til +60 °C.
Bruksområder
- Bøyemaskiner for rør med innebygd CANopen-bevegelseskontroll
- CANopen-bevegelseskontrollsystemer med CiA-402-funksjoner
- Industriell CANopen-nettverksmaster og overvåking på PC-plattformer
| Isolasjon: | 3000 VDC |
|---|---|
| Porter: | 1 |
| Product type: | PCI board |
| Protokoll: | CANopen |
| Interface: | Universal PCI |
| Operating temperature: | 0 ~ +60 °C |
Spesifikasjoner
| Programvare | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Maskinvare-watchdog |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| PC-buss | |
| Type | Universal PCI |
| Kort-nr. | Via DIP-bryter |
| CANopen | |
| Kontroller | NXP SJA1000T med 16 MHz klokke |
| Porter | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolasjon | 3000 VDC for DC-DC, 2500 Vrms for optokobling |
| Terminalmotstand | Innebygd 120Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbruk | 2 W |
| Mekanisk | |
| Mål (mm) | 138 x 127 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Fuktighet | 5 ~ 85 % RH, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
