PISO-CPM100U-D CANopen-master PCI-kort, 1-port, Universal PCI
Intelligent CANopen-mesterkort med én port for Universal PCI-spor, med 9-pins D-Sub-kontakt, støtte for CiA 301 v4.02 og en innebygd mikrokontroller som håndterer sanntids CAN-trafikk.
- Én CANopen-masterport med støtte for CiA 301 v4.02-protokollen
- Nodeood-ID 1 ~ 127, med nettverksskanning og master-lyttemodus for overvåking
- Node Guarding, Heartbeat Consumer og utløsing av EMCY-hendelser
- PDO-moduser inkluderer hendelsesutløst, fjernforespurt, syklisk og asyklisk SYNC, med dynamisk PDO-mapping
- PDO-utgang på én byte og segmentert SDO-kommunikasjon
- Støtte for EDS-fil, automatisk nodeinnlegging ved oppstart og multi-master-drift
4 576,85 kr per stk.
| 1-9 stk. | 4 576,85 kr | |
|---|---|---|
| 10-30 stk. | 4 442,55 kr | −3 % |
| 31+ stk. | 4 349,56 kr | −5 % |
Produktinformasjon "PISO-CPM100U-D CANopen-master PCI-kort, 1-port, Universal PCI"

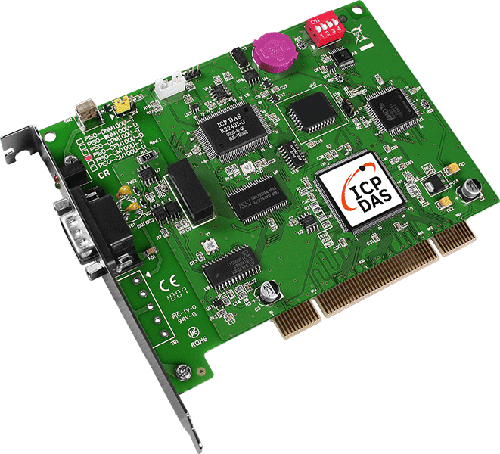

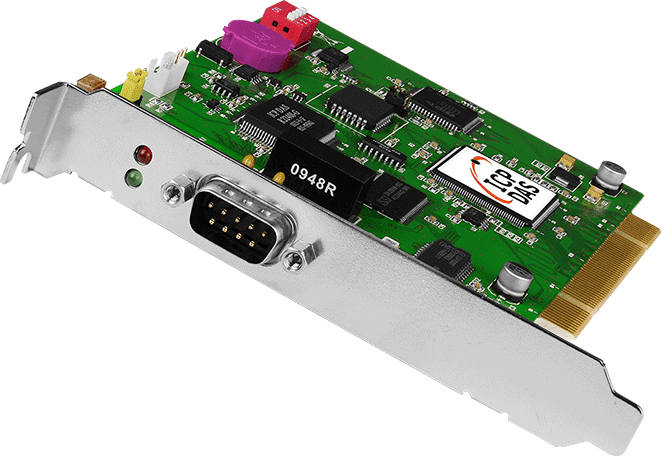

Den PISO-CPM100U-D er et aktivt CANopen-mesterkort for PC-basert styring. Det passer i et Universal PCI-spor og har én CAN-kanal via en 9-pins D-Sub-kontakt, slik at ingeniører kan kjøre CANopen-nettverksadministrasjon og nodeovervåking fra en vertsdatamaskin uten å bygge eget CAN-grensesnitt.
Kritisk CANopen-prosessering kjører på kortets egen 16-bits mikrokontroller, som bruker sanntidsoperativsystemet MiniOS7. Verten og CANopen-fastvaren utveksler data via minneavbildning, og kortet er konstruert for å holde følge med meldingshåndtering selv ved høy belastning på PCI-bussen. Vertsapplikasjoner kan skrives med det medfølgende CANopen-biblioteket, og CANopen Motion Library basert på CiA-402 er også tilgjengelig for bevegelsesstyring.
Velg denne modellen når du trenger en PCI-basert CANopen-master med D-Sub-tilkobling. Suffikset -D angir D-Sub-varianten med 9 pinner, og kortet inkluderer en innebygd 120Ω terminatormotstand, testverktøyet CPMUtility og demoer i VC++, VB.Net og C#.
Bruksområder
- Styring av rørbøyemaskiner med innebygd CANopen-bevegelsesstyring
| Isolasjon: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
|---|---|
| Porter: | 1 |
| Product type: | PCI board |
| Protokoll: | CANopen |
| Interface: | Universal PCI |
| Operating temperature: | 0 ~ +60 °C |
Spesifikasjoner
| Programvare | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Maskinvare-watchdog |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| PC-buss | |
| Type | Universal PCI |
| Kort-nr. | Via DIP-bryter |
| CANopen | |
| Kontroller | NXP SJA1000T med 16 MHz klokke |
| Porter | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolasjon | 3000 VDC for DC-DC, 2500 Vrms for optokobling |
| Terminalmotstand | Innebygd 120Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbruk | 2 W |
| Mekanisk | |
| Mål (mm) | 138 x 127 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Fuktighet | 5 ~ 85 % RH, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
