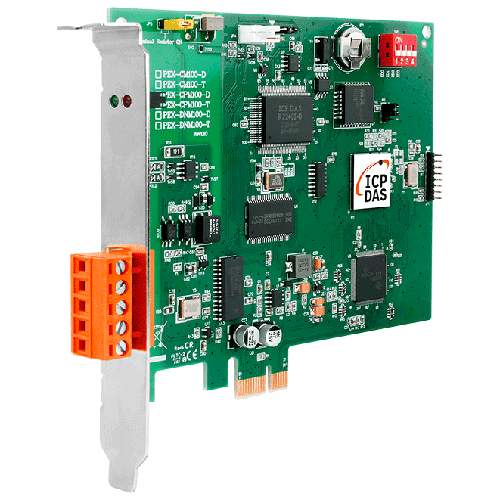

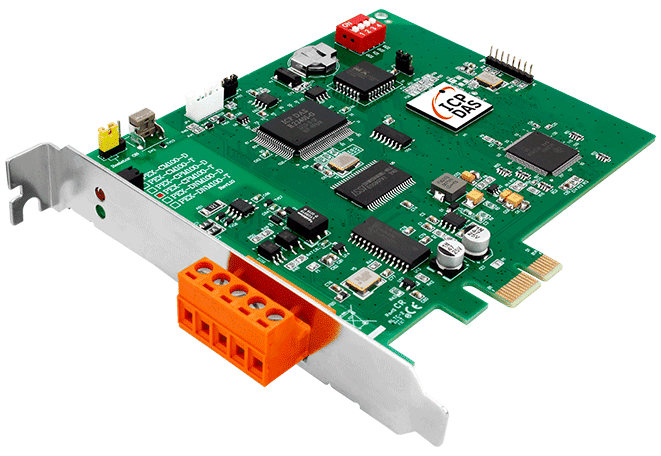

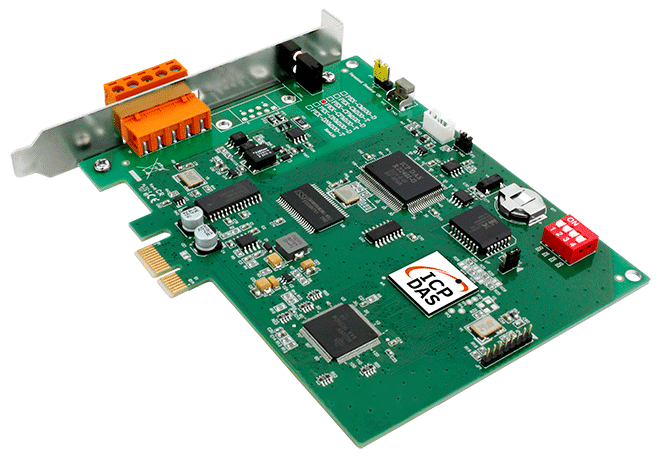

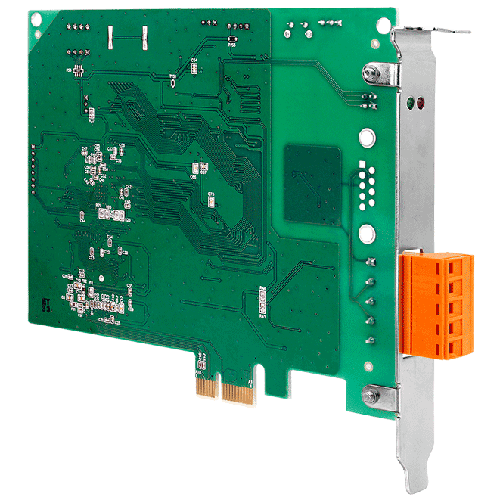

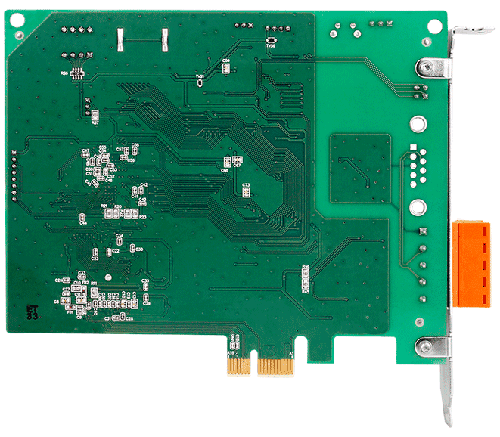

PEX-CPM100-T PCI Express CANopen-masterkort, 1 port, 5-pinners skrueklemme
1-port intelligent CANopen-masterkort for PCI Express med NXP SJA1000T-kontroller, CiA 301 v4.02-støtte og opptil 127 slaver for PC-basert CANopen-styring.
- Aktiv CANopen-master på én CAN-kanal, i samsvar med CiA 301 v4.02
- Håndterer opptil 127 slaver, med skannefunksjon og master-lyttemodus
- Node Guarding- og Heartbeat Consumer-protokoller med hendelsesutløsing for EMCY, Node Guarding og Heartbeat
- Fleksibel PDO-håndtering: hendelsesutløst, fjernforespurt, syklisk og asyklisk SYNC, samt dynamisk mapping
- NXP SJA1000T CAN-kontroller med 82C250-transceiver, 10 k ~ 1 M baud og innebygd 120 Ω terminatorresistor
- Isolasjon på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler)
4 752,49 kr per stk.
| 1-9 stk. | 4 752,49 kr | |
|---|---|---|
| 10-30 stk. | 4 607,85 kr | −3 % |
| 31+ stk. | 4 514,87 kr | −5 % |
Produktinformasjon "PEX-CPM100-T PCI Express CANopen-masterkort, 1 port, 5-pinners skrueklemme"
The PEX-CPM100-T CR er et PCI Express-kort som gjør en vertsPC til en aktiv CANopen-master på én CAN-kanal. En 16-bit mikrokontroller på kortet kjører CANopen-firmwaren, slik at tidskritisk nettverkshåndtering skjer på kortet, selv når PCI-bussen er svært belastet.
Applikasjonen utveksler data med firmwaren via minneavbildning, og du kan også bygge CANopen-applikasjoner på vertssystemet ved hjelp av det medfølgende CANopen-biblioteket. CANopen Motion Library, som følger CiA 402, legger til posisjons-, hastighets-, moment- og synkronisert styring.
Nettverksstyringen omfatter en skannefunksjon for alle noder, master-lyttemodus, Node Guarding- og Heartbeat Consumer-protokoller, og automatisk tillegging av noder ved oppstart. Drivere og SDK støttes for Windows XP, 7, 8 og 10, i både 32-bit- og 64-bit-versjoner.
Bruksområder
- PC-basert CANopen-mastерstyring på industrielle feltbussnettverk
- CANopen-bevegelsesstyring med CANopen Motion Library (CiA 402)
| Isolasjon: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
|---|---|
| Porter: | 1 |
| Product type: | PCI Express board |
| Protokoll: | CANopen |
| Interface: | PCI Express |
| Power input: | 300 mA @ 5 |
| Operating temperature: | 0 ~ +60 °C |
Spesifikasjoner
| Programvare | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Maskinvare-watchdog |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| PC-buss | |
| Type | PCI Express-buss |
| Kort-nr. | Via DIP-bryter |
| CANopen | |
| Kontroller | NXP SJA1000T med 16 MHz klokke |
| Porter | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolasjon | 3000 VDC for DC-DC, 2500 Vrms for optokobling |
| Terminalmotstand | Innebygd 120Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbruk | 300 mA @ 5 |
| Mekanisk | |
| Mål (mm) | 133 x 22 x 98 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Fuktighet | 5 ~ 85 % RH, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
