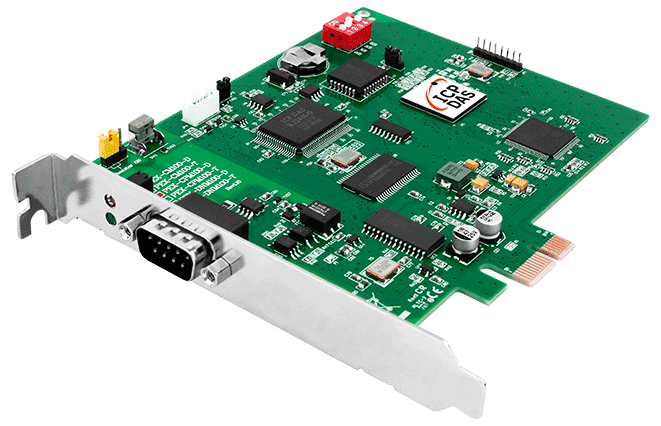

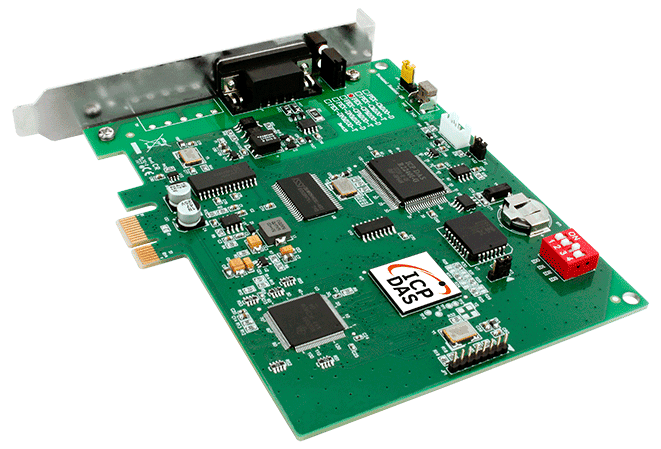

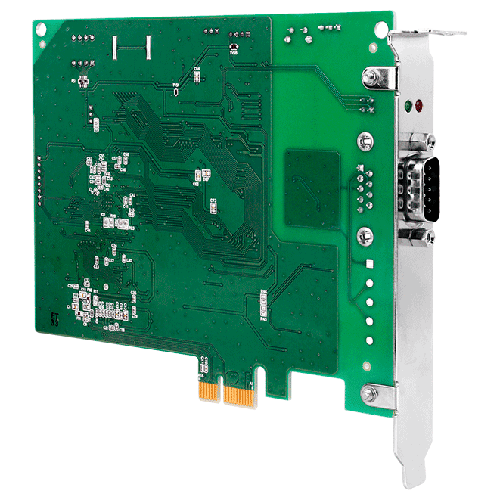

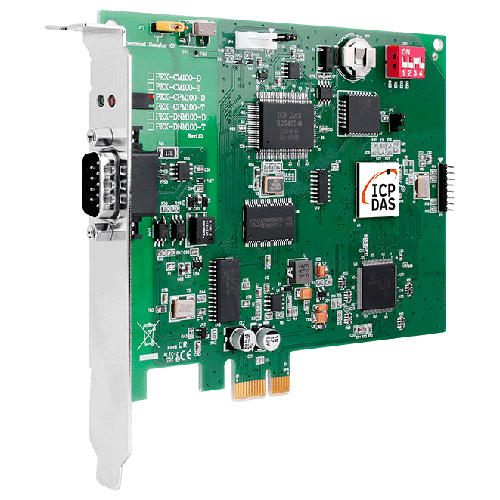

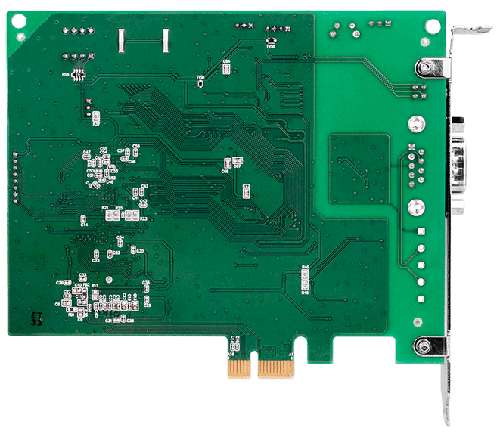

PEX-CPM100-D 1-port CANopen-master PCI Express-kort, 9-pinners D-sub
1-port intelligent CANopen-master PCI Express-kort med 9-pinners D-sub-kontakt. Samsvarer med CiA 301 v4.02, støtter opptil 127 slaver og kjører CANopen-mesteroppgaver i kortets egen fastvare.
- CiA 301 v4.02 CANopen-master som støtter opptil 127 slaver
- Nettverksskanningsfunksjon og mesterlyttemodus
- Node Guarding- og Heartbeat Consumer-protokoller med hendelsesutløst EMCY, Node Guarding og Heartbeat
- PDO-støtte med hendelsesutløste, fjernforespurte, sykliske og asykliske SYNC-moduser og dynamisk mapping
- EDS-filstøtte og automatisk nodeoppføring ved oppstart
- Innebygd 120 Ω terminatorresistor, baudrate 10 k ~ 1 M
4 752,49 kr per stk.
| 1-9 stk. | 4 752,49 kr | |
|---|---|---|
| 10-30 stk. | 4 607,85 kr | −3 % |
| 31+ stk. | 4 514,87 kr | −5 % |
Produktinformasjon "PEX-CPM100-D 1-port CANopen-master PCI Express-kort, 9-pinners D-sub"
The PEX-CPM100-D er et aktivt CANopen-mesterkort for PCI Express-systemer, med én CAN-kanal. En NXP SJA1000T-kontroller og 82C250-transceiver håndterer busarbitrering, feildeteksjon med automatisk korreksjon og retransmisjon. En 16-bits mikrokontroller som kjører sanntidsoperativsystemet MiniOS7 håndterer sending, mottak, filtrering og lagring av meldinger, slik at kortet kan følge med CAN-trafikken også på en PCI-buss under tung belastning.
Fordi CANopen-mesterlogikken kjøres i kortets egen fastvare, er tidskritiske nettverksoppgaver ikke avhengige av vertsdatamaskinen. Applikasjonsutviklere kan bruke CANopen-biblioteket på vertssiden, med data utvekslet med fastvaren via minneavbildning mens kortet er aktivt.
Kortet fungerer også sammen med CANopen Motion Library, som følger CiA-402-spesifikasjonen og dekker posisjons-, hastighets- og momentstyring samt synkronisert styring. Se produsentens dokumentasjon for CANopen Motion Library for detaljer.
Bruksområder
- CANopen-nettverksstyring i PC-baserte automasjonssystemer
- Bevegelsesstyring på CANopen-nettverk med CiA-402-bevegelsesbiblioteket
| Isolasjon: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
|---|---|
| Porter: | 1 |
| Product type: | PCI Express CANopen master board |
| Protokoll: | CANopen |
| Interface: | PCI Express |
| Operating temperature: | 0 ~ +60 °C |
Spesifikasjoner
| Programvare | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Maskinvare-watchdog |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| PC-buss | |
| Type | PCI Express-buss |
| Kort-nr. | Via DIP-bryter |
| CANopen | |
| Kontroller | NXP SJA1000T med 16 MHz klokke |
| Porter | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolasjon | 3000 VDC for DC-DC, 2500 Vrms for optokobling |
| Terminalmotstand | Innebygd 120Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbruk | 300 mA @ 5 |
| Mekanisk | |
| Mål (mm) | 133 x 22 x 98 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Fuktighet | 5 ~ 85 % RH, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
