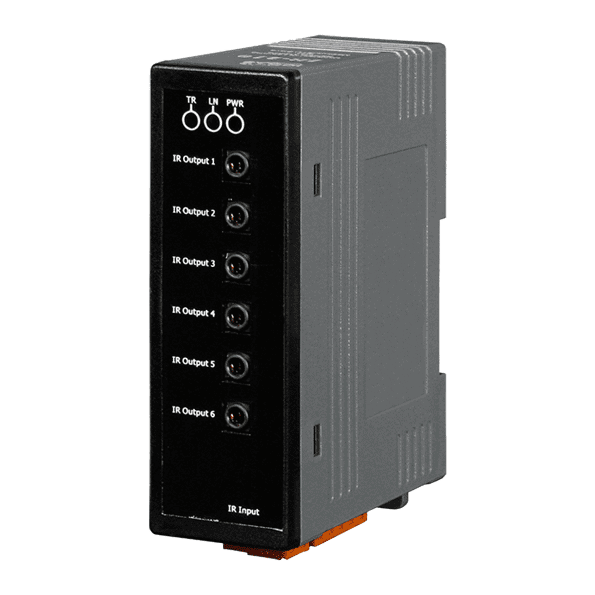

IR-210-5 Universell IR-læringsmodul, 6 IR-utganger, RS-232/RS-485
Universell IR-læringsmodul med seks IR-utganger, styrt over RS-232 eller RS-485 via Modbus RTU eller DCON. Inkluderer to CA-IR-SH2251-5 sendekabler.
- Seks IR-utgangskanaler for individuell eller samtidig styring av flere enheter
- Én IR-læringsinngang som støtter bærefrekvensene 33, 36, 37, 38, 40 og 56 kHz
- Kapasitet for 224 IR-kommandoer lagret i modulen eller lagret til fil
- RS-232- og RS-485-serielle grensesnitt med Modbus RTU (funksjonskoder 0x06 og 0x10) og DCON ASCII-strenger
- Baudrater fra 9600 til 115200 bps
- Leveres med to CA-IR-SH2251-5 sendekabler; -5-kabelen gir 125 % av fjernkontrollrekkevidden til CA-IR-SH2251
2 169,62 kr per stk.
| 1-9 stk. | 2 169,62 kr | |
|---|---|---|
| 10-30 stk. | 2 097,29 kr | −3 % |
| 31+ stk. | 2 055,97 kr | −5 % |
Produktinformasjon "IR-210-5 Universell IR-læringsmodul, 6 IR-utganger, RS-232/RS-485"

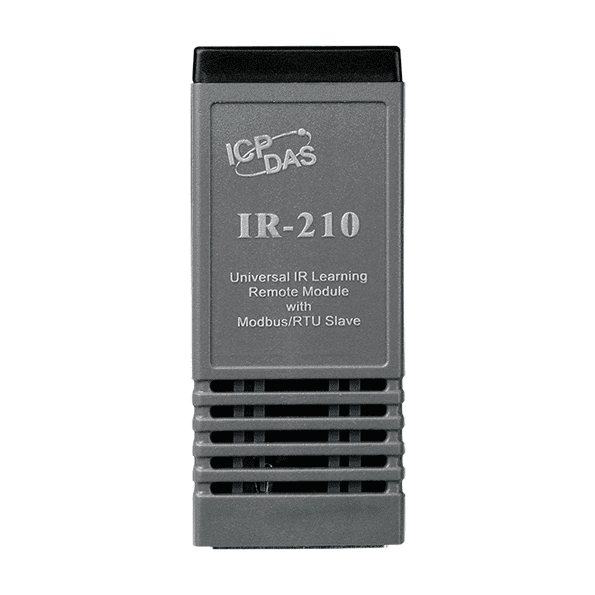

IR-210-5 CR er en universell infrarød læringsmodul som fanger opp IR-fjernkontrollkommandoer fra et bredt utvalg av forbruker- og AV-utstyr, lagrer dem i modulen og spiller dem av ved behov. Dens seks uavhengige IR-utganger gjør det mulig å styre flere enheter samtidig med én enhet, eller at hver utgang styrer ulike enheter.
Modulen er designet for integrasjon i automatiserte systemer. Den tar imot Modbus RTU-kommandoer og DCON ASCII-strenger over RS-232 eller RS-485, slik at en PLS, PAC eller PC kan utløse IR-kommandoer direkte. Et PC-API-bibliotek er tilgjengelig for egenutviklet programvare, og det medfølgende verktøyet håndterer læring, testing og lagring av kommandoer.
- Egnet for smarthjem- og bygningsautomasjonsprosjekter der eldre IR-fjernkontroller skal erstattes av logikk i styringen.
- Leveres med to CA-IR-SH2251-5 sendekabler for tilkobling til målutstyr.
Bruksområder
- Styring av underholdningsutstyr i hjemmet
- Videokonferansesystemer
- Overvåkingssystemer
- e-klasseromstjenester
- Styring av lysscener
- Smarthjem og bygningsautomasjon
- IR-fjernstyring fra ICP DAS PAC-systemer
| Product type: | IR learning module |
|---|---|
| Protokoll: | DCON, Modbus RTU |
| Interface: | RS-232, RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| LED-indikatorer | |
|---|---|

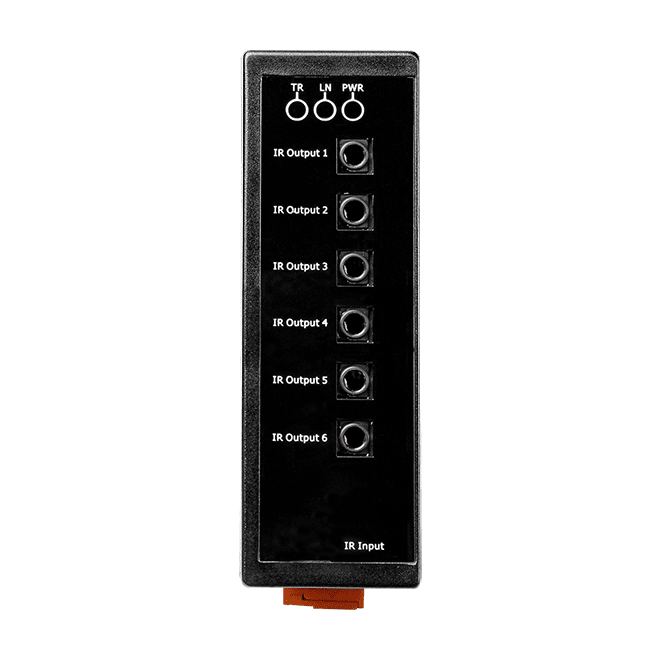

| Status | 1 x TR (IR-sending) 1 x LN (IR-læring) 1 x PWR (Strøm) |
| Infrarød | |
| IR-læringsinngang | 1 kanal. Støtter 6 IR-bærefrekvenser: 33, 36, 37, 38, 40, 56 kHz. |
| IR-utgangskanaler | 6 kanaler med 3,5 mm lydkontakt |
| IR-fjernkommandoer | Kapasitet: 224 |
| COM-porter | |

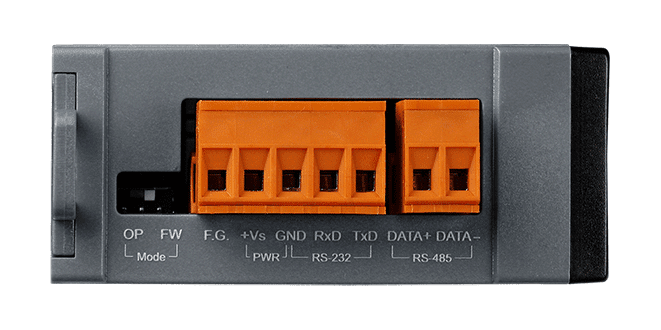

| Porter | RS-232 (TxD, RxD, GND) RS-485 (DATA+, DATA-) |
| Baudrate | 9600, 19200, 38400, 57600, 115200 |
| Protokoll | Modbus RTU slave |
| Strøm | |
| Forbruk | Hvilemodus: 0,65 W Med 1 IR-utgang: 2,5 W Med 6 IR-utganger: 12 W (maks.) |
| Mekanisk | |
| Mål (mm) | 33 x 78 x 107 (W x L x H) |
| Installasjon | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
