I-9041P 32-kanals isolert sink (NPN) digital utgangsmodul, 10 til 50 VDC
32-kanals isolert digital utgangsmodul av sink-type (NPN) for I-9K/I-97K-serien, med 10 til 50 VDC lastspenning, 100 mA per kanal og beskyttelse mot overspenning, overlast og kortslutning.
- 32 digitale utganger av sink-type (NPN) med åpen kollektor
- Lastspenning +10 VDC til +50 VDC med 100 mA per kanal
- Beskyttelse mot overspenning til 60 VDC, overlastbeskyttelse ved 1,1 A og kortslutningsbeskyttelse
- Konfigurerbar oppstartsverdi og sikker verdi for hver utgang
- 3750 Vrms isolasjon mellom felt og logikk og 4 kV ESD-beskyttelse
- 32 kanalstatusdioder pluss indikator for strøm og kommunikasjon
2 276,45 kr per stk.
| 1-9 stk. | 2 276,45 kr | |
|---|---|---|
| 10-30 stk. | 2 204,02 kr | −3 % |
| 31+ stk. | 2 162,63 kr | −5 % |
Produktinformasjon "I-9041P 32-kanals isolert sink (NPN) digital utgangsmodul, 10 til 50 VDC"

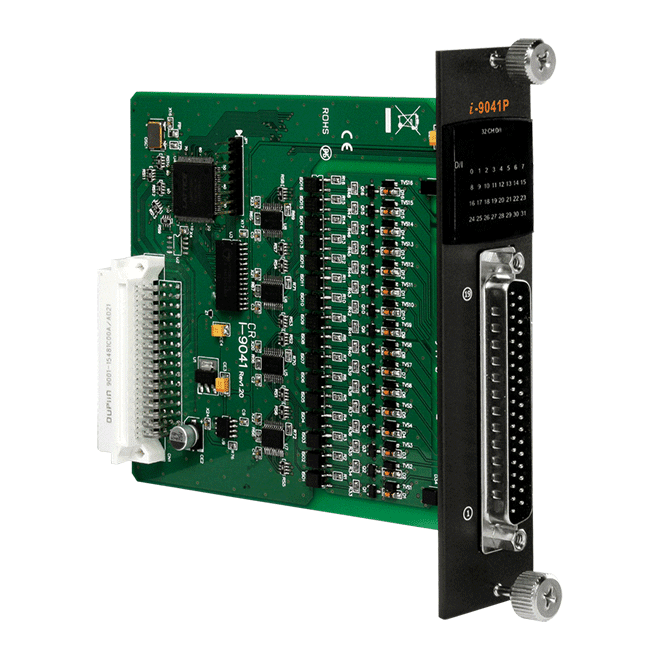

The I-9041P CR er en 32-kanals digital utgangsmodul av sink-type fra I-9K/I-97K-serien, laget for å koble eksterne laster fra en ekstern forsyning på +10 VDC til +50 VDC. Hver kanal er dimensjonert for 100 mA, og en statusdiode for hver utgang viser på/av-tilstanden.
Hver utgang er beskyttet mot overspenning (60 VDC), overlast (1,1 A) og kortslutning. Oppstartsverdier og sikre verdier kan konfigureres for utgangene. Isolasjon mellom felt og logikk på 3750 Vrms og 4 kV ESD-beskyttelse er inkludert, selv om kanalene ikke er isolert fra hverandre.
For enklere kabling kan modulen kombineres med valgfrie datterkort, som DN-37-381-A for enkel feltterminering, eller DN-8K32R for reléutgang. Bestillingskoden CR er oppgitt som RoHS-kompatibel, og modulen er dimensjonert for et driftsområde på -25 ~ +75 °C.
Bruksområder
- Koblinger av industrielle laster, brytere og enheter fra en ekstern forsyning på 10 til 50 VDC
- Fjernutvidelse av digitale utganger i PAC I/O-systemer i I-9K/I-97K-serien
- Feltkabling via valgfritt DN-37-381-A-datterkort
- Reléutgangskobling via DN-8K32R-datterkort
| Isolasjon: | 3750 VDC |
|---|---|
| Product type: | Digital output module |
| Digital outputs: | 32 |
| Operating temperature: | -25 ~ +75 °C |
Spesifikasjoner
| Isolasjon | |
|---|---|
| Isolasjon innen modul | 3750 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme ±8 kV luft for tilfeldig punkt |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon 32 x DO |
| Digital utgang | |
| Kanaler | 32 |
| Type | Isolert åpen kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspenning | +10 VDC ~ +50 VDC |
| Laststrøm | 100 mA/kanal |
| Overspenningsbeskyttelse | 60 VDC |
| Overbelastningsbeskyttelse | 1.1 A |
| Kortslutningsbeskyttelse | Ja |
| Verdi ved oppstart | Ja |
| Sikker verdi | Ja |
| Strøm | |
| Forbruk | 1,5 W maks. |
| Mekanisk | |
| Mål (mm) | 31 x 134 x 134 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
