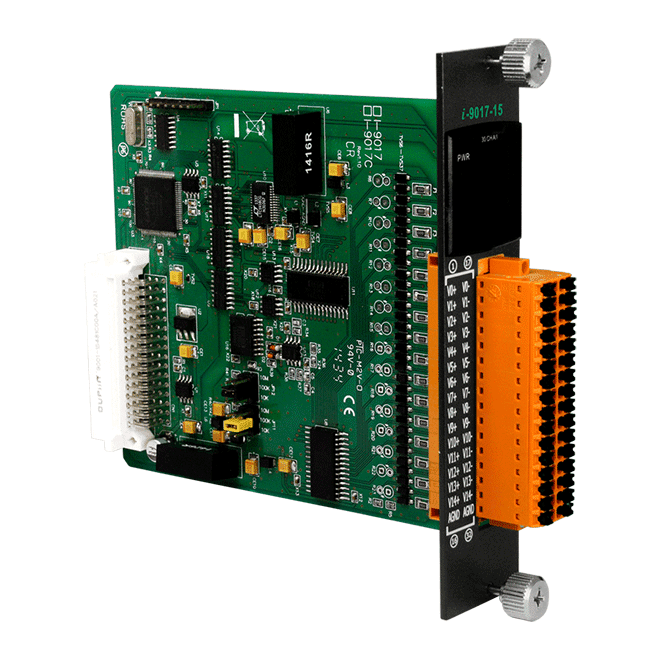

I-9017-15 Analog-inngangsmodul for spenning og strøm, 90 KS/s, 30/15 kanaler
14-bits analogt inngangsmodul med 30 enkeltendede eller 15 differensielle kanaler for spennings- og strømmåling ved opptil omtrent 90 KS/s. RoHS-kompatibel.
- 30 enkeltendede eller 15 differensielle inngangskanaler, valgbart med jumper
- 14-bits A/D-omformer med omtrent 90 KS/s pollingrate for én kanal
- Spenningsområder på ±1,25 V, ±2,5 V, ±5 V og ±10 V, pluss -20 mA til +20 mA strøminngang
- Strøminngang krever en valgfri ekstern 125 Ω-motstand
- 100 KHz båndbredde med ±0,1 % av FSR nøyaktighet
- 2500 VDC isolasjon internt i modulen
3 507,80 kr per stk.
| 1-9 stk. | 3 507,80 kr | |
|---|---|---|
| 10-30 stk. | 3 404,33 kr | −3 % |
| 31+ stk. | 3 331,90 kr | −5 % |
Produktinformasjon "I-9017-15 Analog-inngangsmodul for spenning og strøm, 90 KS/s, 30/15 kanaler"
Modulet I-9017-15 er et høyhastighets analogt inngangsmodul for PAC-baserte systemer som trenger rask innsamling av spennings- og strømsignaler over mange kanaler. Det har 14-bits oppløsning og kan konfigureres med jumpere til 30 enkeltendede eller 15 differensielle inngangskanaler, slik at kanaloppsettet kan tilpasses kabelføringen.
Inngangsområdene dekker ±1,25 V, ±2,5 V, ±5 V og ±10 V for spenning, og -20 mA til +20 mA for strøm. Strømmåling krever en valgfri ekstern 125 Ω-motstand. Inngangsimpedansen kan velges mellom 20 kΩ, 200 kΩ og 20 MΩ, og modulet støtter polling- og avbruddsbaserte A/D-utløsermoduser.
- Polling-modus for én kanal: omtrent 90 KS/s
- Avbruddsmodus for én kanal: 50 KS/s
- Skanningsmodus for 15 kanaler: 16 KS/s
Modulet gir 2500 VDC isolasjon internt i modulen og ±4 kV kontakt-ESD-beskyttelse på hver terminal. Båndbredden på 100 KHz og lave driftsspesifikasjoner gjør det egnet for måleoppgaver der timing og stabilitet er viktig.
Bruksområder
- Høyhastighets datainnsamlingssystemer
- Prosessovervåking og -styring
- Vibrasjonsanalyse
- Digital mønstergenerering fra en digital I/O-port
| Isolasjon: | 2500 VDC |
|---|---|
| Product type: | Analog Input Module |
| Analog inputs: | 30 single-ended / 15 differential |
| Operating temperature: | -25 ~ +75 °C |
Spesifikasjoner
| Isolasjon | |
|---|---|
| Isolasjon innen modul | 2500 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver klemme ±8 kV luft for tilfeldig punkt |
| LED-indikatorer | |
| Status | 1 x Strøm og kommunikasjon |
| Analogt inngang | |
| Kanaler | 30-kanals enkeltende/15-kanals differensiell |
| Type | Spenning Strøm |
| Område | Spenning: ±1,25 V, ±2,5 V, ±5 V, ±10 V Strøm: -20 mA ~ +20 mA (Krever valgfri ekstern 125 Ω-motstand) |
| Oppløsning | 14-bit |
| Nøyaktighet | ±0,1 % av FSR |
| Samplingshastighet | Enkeltkanal polling-modus: ca. 90K S/s Enkeltkanal avbruddsmodus: 50K S/s 15 kanaler skannemodus: 16 K S/s |
| Båndbredde | 100 kHz |
| Inngangsimpedans | 20 K, 200 K, 20 M (jumper-valgbar) |
| Nulldrift | ± 0.1 uV/°C |
| Spennvidde-drift | ± 10 ppm/°C |
| Strøm | |
| Forbruk | 2 W maks. |
| Mekanisk | |
| Mål (mm) | 31 x 134 x 144 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
