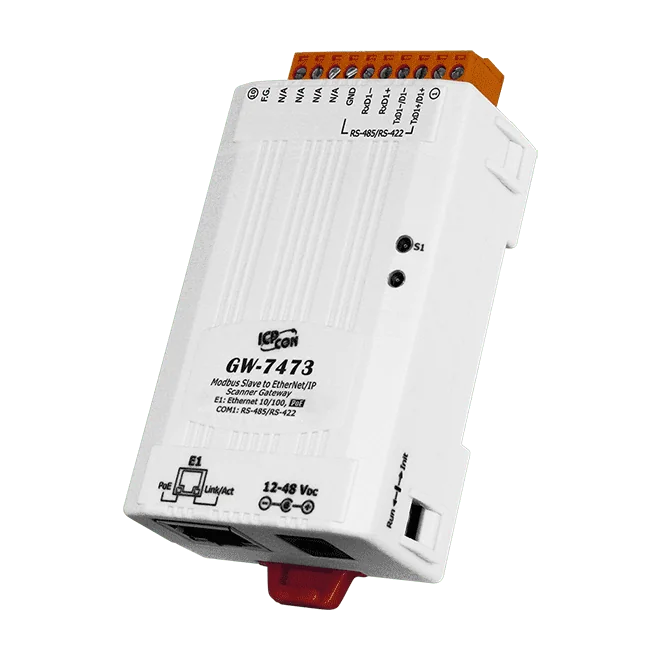

GW-7473 Modbus-slave til EtherNet/IP-scanner-gateway med PoE og RS-422/485
Modbus TCP/RTU-slave til EtherNet/IP-scanner-gateway med PoE og én RS-422/485-port, som videresender registerdata mellom Modbus-mastere og EtherNet/IP-adaptere.
- Kobler en EtherNet/IP-scanner med Modbus TCP-server- og Modbus RTU-slave-grensesnitt
- Class 1 (tilkoblet) I/O-server og -klient, opptil 5 EtherNet/IP-adapterforbindelser, I/O-kommandodatastørrelse på 200 byte
- Betjener opptil 5 Modbus TCP-klienter over 10/100 Base-TX Ethernet
- Modbus RTU-slave på 2-tråds RS-485 eller 4-tråds RS-422, funksjonskoder 01, 02, 03, 04, 0F og 10
- IEEE 802.3af Klasse 1 PoE, med DC-adapter som redundant reservestrøm
- Avtakbar 10-pins klemmerekke og firmwareoppdateringer via Ethernet
1 549,73 kr per stk.
| 1-9 stk. | 1 549,73 kr | |
|---|---|---|
| 10-30 stk. | 1 498,07 kr | −3 % |
| 31+ stk. | 1 467,07 kr | −5 % |
Produktinformasjon "GW-7473 Modbus-slave til EtherNet/IP-scanner-gateway med PoE og RS-422/485"
Med GW-7473 CR kan en Modbus-master lese og skrive data som ligger i EtherNet/IP-adaptere uten egen programmering. Registerdata som leses fra adapterne presenteres som inngangsregistre for Modbus TCP-klienter og Modbus RTU-mastere, mens utgangsdata skrevet av disse masterne sendes videre til adapterregistrene.
Det kompakte DIN-skinnehuset (52 x 27 x 77,4 mm) passer i trange styringskabinetter, og enheten kan monteres nær en seriell enhet eller bygges inn i en maskin. Strøm kan hentes fra en PoE-svitsj over en standard Category 5-kabel, i samsvar med IEEE 802.3af Klasse 1, eller fra en DC-adapter. De to forsyningene er redundante, slik at enheten forblir strømsatt hvis én kilde faller bort.
Gatewayen er spesifisert for et driftsområde på -25 ~ +75 ℃ og er egnet for prosjekter innen styring, bygningsautomasjon, fabrikkautomasjon og distribuert datainnsamling.
Bruksområder
- Styringssystem
- Bygningsautomasjon
- Fabrikkautomasjon
- Distribuert datainnsamling
| Porter: | 2 |
|---|---|
| Product type: | Gateway |
| Protokoll: | EtherNet/IP, Modbus RTU, Modbus TCP |
| Interface: | Ethernet, RS-422/485 |
| PoE: | IEEE 802.3af, klasse 1 |
| Power input: | PoE or DC adapter |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| CPU | 32-bit MCU |
| Ethernet | |
| Porter | 10/100 Base-TX, 8-pinners RJ-45 x 1, (Autoforhandling, automatisk MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klasse 1) |
| Protokoll | EtherNet/IP (skanner) og Modbus TCP-server |
| COM-porter | |
| Porter | 2-tråds RS-485 4-tråds RS-422 10-pinners avtakbar klemmerekke x 1 |
| Protokoll | Modbus RTU slave |
| Strøm | |
| Forbruk | 0,05 A @ 24 VDC |
| Mekanisk | |
| Mål (mm) | 52 x 27 x 77.4 (W x L x H) |
| Installasjon | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
