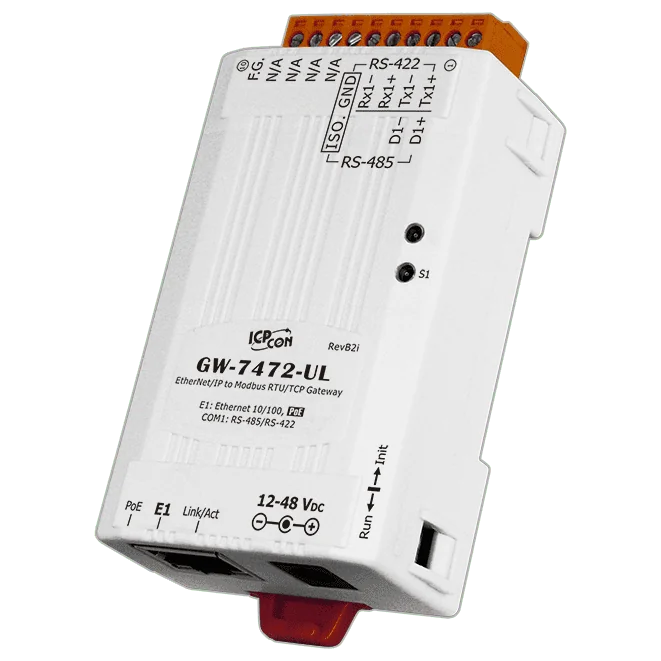

GW-7472-UL EtherNet/IP til Modbus RTU/TCP-gateway, PoE, 1 RS-422/485
EtherNet/IP-adaptergateway som kobler en Modbus RTU-master seriell port og Modbus TCP-klientnettverk, med PoE og redundant DC-strøm. DIN-skinnemontert.
- EtherNet/IP-adapter med opptil 6 eksplisitte og 1 implisitt meldingsforbindelse
- Modbus RTU-master på en 2-leder RS-485- eller 4-leder RS-422-port, med opptil 30 Modbus RTU-kommandoer
- Støtter opptil 10 Modbus TCP-servere, med opptil 8 Modbus-kommandoer per server
- Modbus RTU-funksjonskoder 01, 02, 03, 04, 0F og 10; maksimalt 240 byte per Modbus-kommando
- IEEE 802.3af PoE (Klasse 1) med redundant DC-jack-strøminngang
- Avtakbar 10-pinners klemrekkekontakt og DIN-skinneinstallasjon
1 694,37 kr per stk.
| 1-9 stk. | 1 694,37 kr | |
|---|---|---|
| 10-30 stk. | 1 642,71 kr | −3 % |
| 31+ stk. | 1 601,38 kr | −5 % |
Produktinformasjon "GW-7472-UL EtherNet/IP til Modbus RTU/TCP-gateway, PoE, 1 RS-422/485"
GW-7472-UL kobler sammen EtherNet/IP-, Modbus RTU- og Modbus TCP-nettverk. Enheten fungerer som en EtherNet/IP-adapter mot en scanner, leser registerdata fra Modbus RTU-slaver og Modbus TCP-servere, og presenterer disse dataene som EtherNet/IP-inndata. Utdata fra scanneren skrives tilbake til registerdataene i Modbus-enhetene.
Denne standardvarianten av GW-7472-UL er spesifisert for et driftsområde på -25 ~ +70 °C. UTA-varianten i serien utvider dette til -40 ~ +70 °C, så denne bestillingskoden passer for installasjoner som ikke krever drift under 0 °C i nedre grense. Enheten leveres med en DC-jack til 2-leder strømkabel, 0,3 m (CA-002-UL).
Det kompakte kabinettet måler 52 x 27 x 77,4 mm og monteres på DIN-skinne. Det tar imot strøm over Ethernet etter IEEE 802.3af Klasse 1, eller fra en DC-adapter, og de to strøminngangene er redundante. Fastvaren kan oppdateres over Ethernet.
Bruksområder
- Styresystemer
- Bygningsautomasjon
- Fabrikkautomasjon
- Distribuert datainnsamling
| Porter: | 2 |
|---|---|
| Product type: | Gateway |
| Protokoll: | EtherNet/IP, Modbus RTU, Modbus TCP |
| Interface: | RJ-45, RS-422/485 |
| PoE: | IEEE 802.3af, klasse 1 |
| Power input: | PoE or DC jack |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail |
Spesifikasjoner
| Ethernet | |
|---|---|
| Porter | 10/100 Base-TX, 8-pinners RJ-45 x 1, (Autoforhandling, automatisk MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klasse 1) |
| Protokoll | EtherNet/IP (adapter) og Modbus TCP-klient |
| COM-porter | |
| Porter | 2-tråds RS-485 4-tråds RS-422 10-pinners avtakbar klemmerekke x 1 |
| Protokoll | Modbus RTU master |
| Strøm | |
| Forbruk | 0,05 A @ 24 VDC |
| Mekanisk | |
| Mål (mm) | 52 x 27 x 77.4 (W x L x H) |
| Installasjon | DIN-skinne |
| Miljø | |
| Driftstemperatur | GW-7472-UL: -25 ~ +70 °C GW-7472-UL-UTA: -40 ~ +70 °C |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
