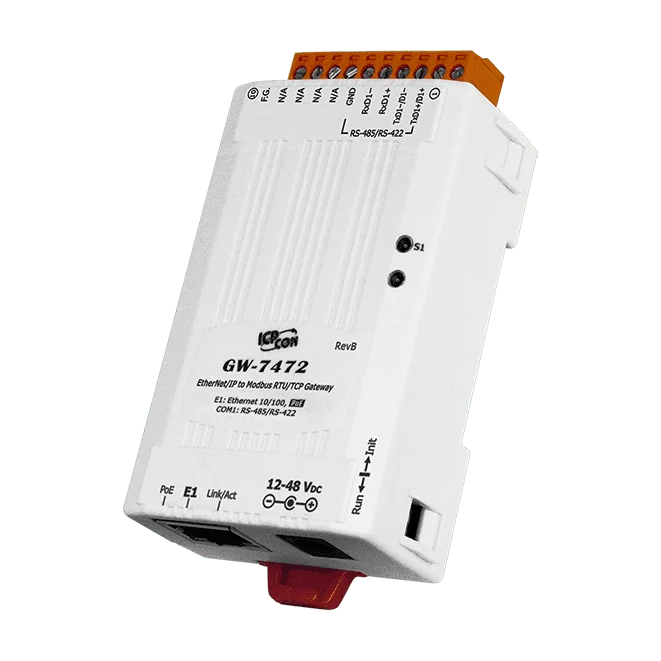

GW-7472 EtherNet/IP til Modbus RTU/TCP-gateway, PoE, 1x RS-422/485
EtherNet/IP-adapter til Modbus RTU-master og Modbus TCP-klient-gateway med PoE og én RS-422/485-port, for DIN-skinnemontering i industriell datautveksling.
- EtherNet/IP-adapter med funksjoner for Modbus RTU-master og Modbus TCP-klient i én gateway
- Modbus RTU-master på en 2-leder RS-485- eller 4-leder RS-422-port med avtakbar 10-pinners klemmerekkekontakt
- Opptil 30 Modbus RTU-kommandoer, 10 Modbus TCP-servere og 8 Modbus-kommandoer per TCP-server
- Støttede Modbus RTU-funksjonskoder 01, 02, 03, 04, 0F og 10, med opptil 240 byte per kommando
- EtherNet/IP I/O-kommandodata opptil 500 byte, med 6 eksplisitte og 1 implisitt meldingsforbindelse
- IEEE 802.3af klasse 1 PoE sammen med en redundant DC-strøminngang
1 622,05 kr per stk.
| 1-9 stk. | 1 622,05 kr | |
|---|---|---|
| 10-30 stk. | 1 570,39 kr | −3 % |
| 31+ stk. | 1 539,39 kr | −5 % |
Produktinformasjon "GW-7472 EtherNet/IP til Modbus RTU/TCP-gateway, PoE, 1x RS-422/485"
Den GW-7472 CR kobler sammen EtherNet/IP-, Modbus RTU- og Modbus TCP-nettverk, slik at en EtherNet/IP-skanner kan utveksle registerdata med Modbus RTU-slaver og Modbus TCP-servere via én enhet. Registerverdier lest fra Modbus-siden presenteres som inngangsdata for skanneren, og utgangsdata fra skanneren skrives tilbake til Modbus-registrene.
Modbus RTU-masterporten støtter 2-leder RS-485 og 4-leder RS-422. Ethernet-porten gir IEEE 802.3af klasse 1 Power over Ethernet, og en DC-adapter kan brukes som alternativ strømforsyning. De to strøminngangene er redundante, slik at hvis den ene svikter, tar den andre over.
Det kompakte kabinettet passer til installasjoner med begrenset plass, for eksempel montering nær en seriell enhet eller inne i en maskin. Enheten er beregnet for montering på DIN-skinne og har en avtakbar klemmerekkekontakt.
Bruksområder
- Styresystemer
- Bygningsautomasjon
- Fabrikkautomasjon
- Distribuert datainnsamling
| Porter: | 2 |
|---|---|
| Product type: | Gateway |
| Protokoll: | EtherNet/IP, Modbus RTU, Modbus TCP |
| Interface: | Ethernet, RS-422/485 |
| PoE: | IEEE 802.3af, klasse 1 |
| Power input: | PoE / DC adapter |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Spesifikasjoner
| CPU-modul | |
|---|---|
| CPU | 32-bit MCU |
| Ethernet | |
| Porter | 10/100 Base-TX, 8-pinners RJ-45 x 1, (Autoforhandling, automatisk MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klasse 1) |
| Protokoll | EtherNet/IP (adapter) og Modbus TCP-klient |
| COM-porter | |
| Porter | 2-tråds RS-485 4-tråds RS-422 10-pinners avtakbar klemmerekke x 1 |
| Protokoll | Modbus RTU master |
| Strøm | |
| Forbruk | 0,05 A @ 24 VDC |
| Mekanisk | |
| Mål (mm) | 52 x 27 x 77.4 (W x L x H) |
| Installasjon | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
