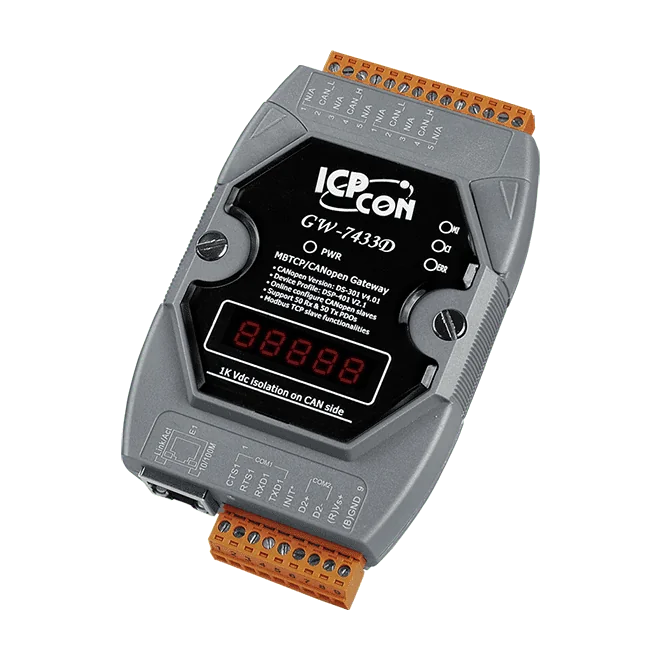

GW-7433D-G Modbus TCP/RTU til CANopen-masterгateway
Gateway som fungerer som CANopen-master og presenterer nettverket som en Modbus TCP-server og Modbus RTU-slave, slik at Modbus-klienter kan lese og styre data fra CANopen-slaver.
- Fungerer som CANopen-master i samsvar med CiA DS-301 v4.02, med støtte for opptil 20 slaveenheter
- Modbus TCP-server på 1 x RJ-45 10/100 Base-TX-port, tilgjengelig for opptil 5 klienter samtidig
- Modbus RTU-slave på RS-232/485 COM-port, ikke galvanisk isolert, 1200 ~ 115200 bps
- Lyttemodus overvåker CANopen-slavedata uten å forstyrre nettverket
- Legge til og fjerne CANopen-slaver i drift, med deteksjon av CANopen-frakobling
- CAN-status, status for slave- og gatewaykommunikasjon og tilbakestilling av slave tilgjengelig via Modbus-kommandoer
3 574,70 kr per stk.
| 1-9 stk. | 3 574,70 kr | |
|---|---|---|
| 10-30 stk. | 3 471,38 kr | −3 % |
| 31+ stk. | 3 399,06 kr | −5 % |
Produktinformasjon "GW-7433D-G Modbus TCP/RTU til CANopen-masterгateway"
GW-7433D-G kobler CANopen-nettverk sammen med Ethernet-baserte styringssystemer. På feltsiden fungerer den som en CANopen-master og bruker PDO- og SDO-tjenester for å kommunisere med slaveenheter. På anleggssiden framstår den som en Modbus TCP-server og en Modbus RTU-slave, slik at en eksisterende CANopen-installasjon kan overvåkes og styres fra en hvilken som helst Modbus TCP-klient eller Modbus RTU-master.
Slaveenheter forhåndsdefineres med produsentens verktøyprogramvare. Ved oppstart henter gatewayen nødvendig informasjon fra disse slavene. Den støtter opptil 20 CANopen-slaveenheter, og opptil fem Modbus TCP-klienter kan få tilgang til enheten samtidig.
Lyttemodus gjør det mulig for ingeniører å overvåke CANopen-slavedata uten å delta i nettverkstrafikken. Slaver kan legges til eller fjernes i drift, og CANopen-status, status for slave- og gatewaykommunikasjon samt frakoblinger kan hentes ut via Modbus-kommandoer.
Bruksområder
- Styringssystemer
- Bygningsautomasjon
- Fabrikkautomasjon
- Distribuert datainnsamling
- Overvåking og styring av vindturbiner, med integrering av store omformere og PLS-er
| Isolasjon: | 1000 VDC (DC-to-DC), 2500 Vrms (photo-couple) CANopen |
|---|---|
| Porter: | 1 x RJ-45, 1 x RS-232/485, 1 x CANopen |
| Product type: | Gateway |
| Protokoll: | CANopen, Modbus RTU, Modbus TCP |
| Interface: | CANopen, Ethernet, RS-232/485 |
| Operating temperature: | -25 ~ +75 °C |
Spesifikasjoner
| CPU-modul | |
|---|---|
| Watchdog-timer | Maskinvare-watchdog |
| LED-indikatorer | |
| Status | CI-LED, MI-LED, ERR-LED |
| Ethernet | |
| Porter | 1 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP-server |
| COM-porter | |
| Porter | 1 x RS-232/485, ikke-isolert |
| Baudrate | 1200 ~ 115200 bps |
| Protokoll | Modbus RTU slave |
| Paritet | Ingen, jevn, odde |
| Databit | 7, 8 |
| Stoppbit | 1, 2 |
| CANopen | |
| Kontroller | NXP SJA1000T med 16 MHz klokke |
| Porter | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolasjon | 1000 VDC for DC-til-DC, 2500 Vrms for fotokobling |
| Terminalmotstand | Innebygd 120Ω |
| Protokoll | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbruk | 2.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 33 x 122 (W x H x D) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Fuktighet | 10 ~ 90 % RF, ikke-kondenserende |
Spesifikasjoner som oppgitt av produsenten. Med forbehold om endringer.
